- Druckstufe PN 16
- max. Betriebstemperatur 200 °C
- Maschenweite äußeres Stützsieb 0,6 mm
- Maschenweite Innensieb 0,3 mm
Schrägsitz-Schmutzfänger
Figur 605 00
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser

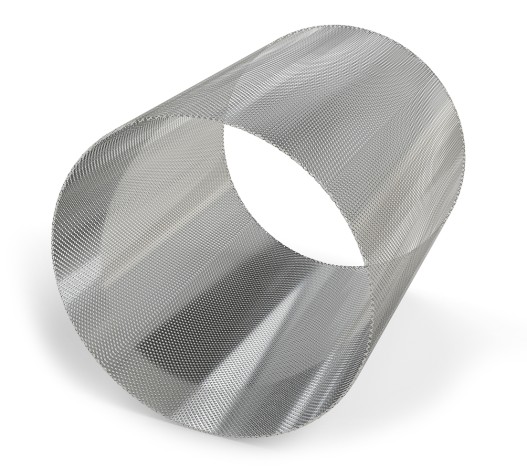

- leicht austauschbarer Doppelsiebeinsatz aus Edelstahl
- Flanschanschluss
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- leicht austauschbarer Doppelsiebeinsatz aus Edelstahl
- Flanschanschluss
- für waagerechten und senkrechten Einbau geeignet
Normen & Zulassungen
- nach UBA BWGL Metalle
- DIN EN 558-1
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

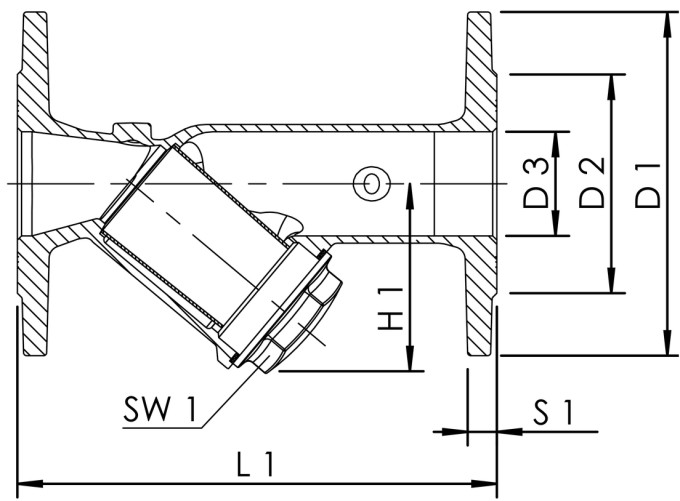

Technische Daten
| Bestellnr. | DN | Anzahl Bohrungen | D1 (mm) |
D2 (mm) |
D3 (mm) |
H1 (mm) |
L1 (mm) |
S1 (mm) |
SW1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6050005000 | 50 | 4 | 165 | 99 | 50 | 91 | 230 | 17 | 50 | 4,4 | 47,1 | 5,88 |
| 6050006500 | 65 | 4 | 185 | 118 | 65 | 101 | 290 | 17 | 60 | 4,2 | 81,6 | 9,75 |
| 6050008000 | 80 | 8 | 200 | 132 | 80 | 116 | 310 | 19 | 60 | 3,9 | 128 | 12,63 |
| 6050010000 | 100 | 8 | 220 | 158 | 100 | 151 | 350 | 21 | 70 | 16,85 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 6050005000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6050006500 | 65 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6050008000 | 80 | 3D Daten anzeigen | Kennlinie anzeigen |
