- Druckstufe PN 10
- max. Betriebstemperatur 60 °C
- min. Vordruck 0,15 MPa

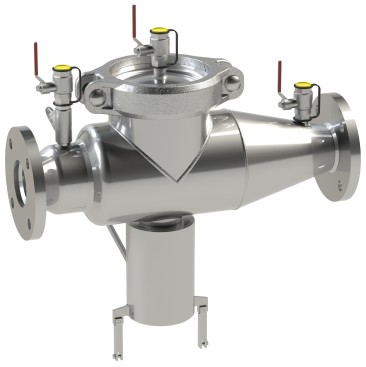

PROTECT Systemtrenner BA, Flanschanschluss
Figur 361 01
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- mediumberührte Metallteile aus Edelstahl

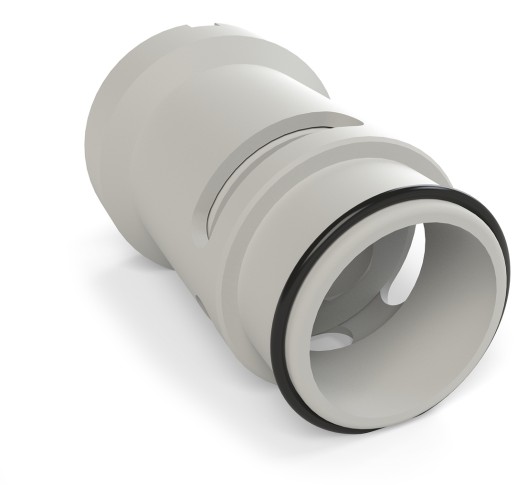

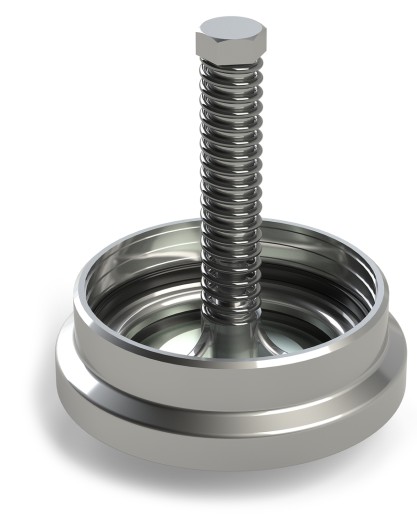

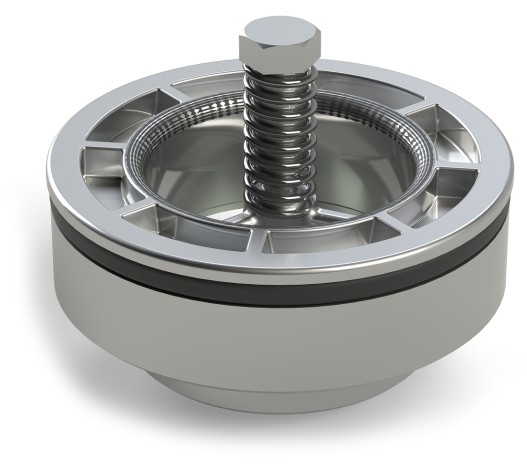

- integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV
Produktmerkmale
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- mediumberührte Metallteile aus Edelstahl
- integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV
- mit kontrollierbarer Mitteldruckkammer
- Flanschanschluss
- inkl. drei Prüfventile
- Ablaufrohranschluss aus Edelstahl HT 150
- eingangs- und ausgangsseitiger Rückflussverhinderer
- totraumfrei
- Einbaulage waagerecht, Ablaufventil unten
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA BWGL Metalle
- DIN 2576 / DIN EN 12729 / DIN EN 1717

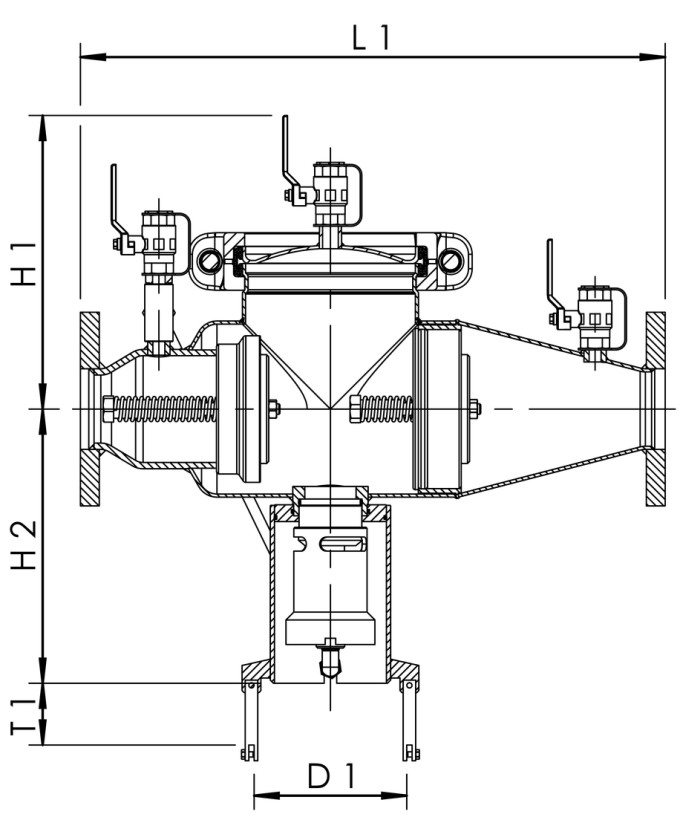

Technische Daten
| Bestellnr. | DN | Anzahl Bohrungen | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Anschluss- nennweite Abwasser (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 3610106500 | 65 | 4 | 146 | 310 | 270 | 559 | 60 | 146 | 32,00 |
| 3610108000 | 80 | 8 | 146 | 310 | 270 | 559 | 60 | 146 | 32,50 |
| 3610110000 | 100 | 8 | 146 | 310 | 300 | 559 | 60 | 146 | 33,00 |
| 3610115000 | 150 | 8 | 146 | 350 | 300 | 695 | 60 | 146 | 57,00 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 3610106500 | 65 | 3D Daten anzeigen |
| 3610108000 | 80 | 3D Daten anzeigen |
| 3610110000 | 100 | 3D Daten anzeigen |
| 3610115000 | 150 | 3D Daten anzeigen |
