- Druckstufe PN 16
- max. Betriebstemperatur 200 °C

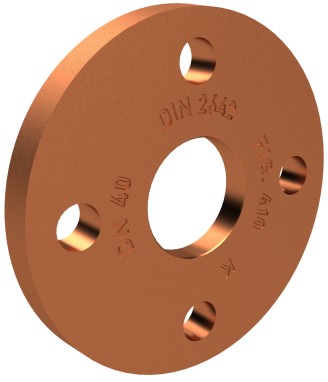

Losflansch für Winkelbordscheiben
Figur 410 00
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Normen & Zulassungen
- nach UBA BWGL Metalle
- ähnlich DIN 2642
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

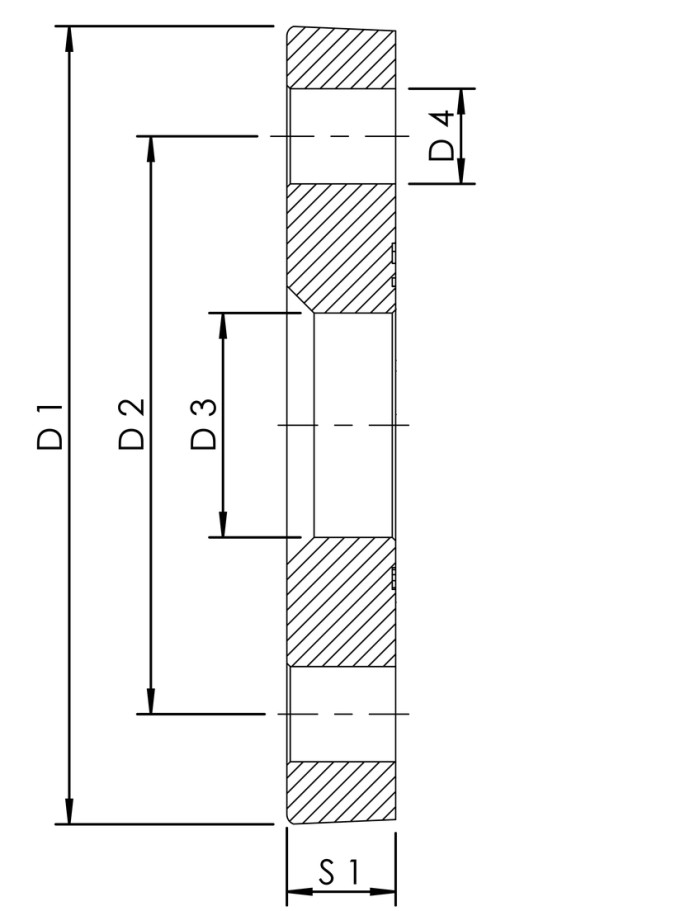

| Bestellnr. | DN | Bohrbild (PN) | Anzahl Bohrungen | D1 (mm) |
D2 (mm) |
D3 (mm) |
D4 (mm) |
S1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 4100004000 | 40 | 10/16 | 4 | 150 | 110 | 50 | 18 | 16 | 2,07 |
| 4100005000 | 50 | 10/16 | 4 | 165 | 125 | 62 | 18 | 16 | 2,44 |
| 4100006500 | 65 | 10/16 | 4 | 185 | 145 | 82 | 18 | 16 | 2,92 |
| 4100008000 | 80 | 10/16 | 8 | 200 | 160 | 96 | 18 | 18 | 3,53 |
| 4100010000 | 100 | 10/16 | 8 | 220 | 180 | 119 | 18 | 18 | 3,92 |
| 4100012500 | 125 | 10/16 | 8 | 250 | 210 | 145 | 18 | 18 | 4,79 |
| 4100015000 | 150 | 10/16 | 8 | 285 | 240 | 170 | 22 | 18 | 6,03 |
