KRV-Oberteil, Absperr-Oberteil mit Rückflussverhinderer
Figur E0101 160 01
- z. B. passend für Figur 160 und Figur 193
- inkl. EPDM-Oberteildichtung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale

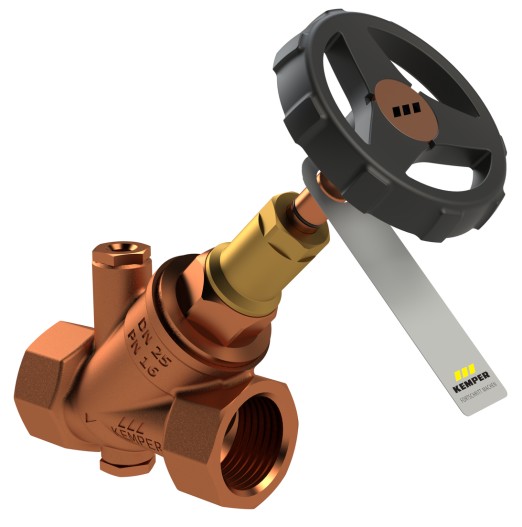

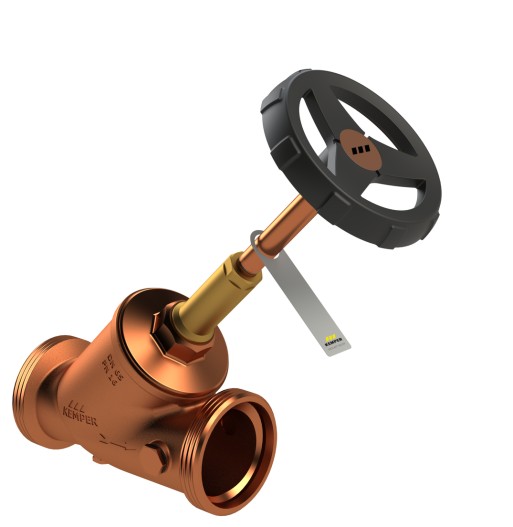

- z. B. passend für Figur 160 und Figur 193
- inkl. EPDM-Oberteildichtung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Rückflussverhinderer mit Edelstahl-Schließfeder
Normen & Zulassungen
- nach UBA BWGL Metalle
- für Ventile nach DIN 3502 / gem. DIN EN 13959-Bestimmungen

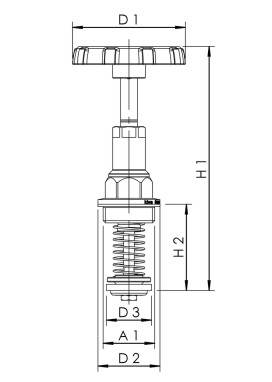

| Bestellnr. | für DN | A1 | A1 | D1 (mm) |
D2 (mm) |
D3 (mm) |
H1 (mm) |
H2 (mm) |
passend für Figur | kg |
|---|---|---|---|---|---|---|---|---|---|---|
| E010116001015KP | 15 | G 1/2 | 60 | 26,4 | 17 | 115,5 | 35,5 | 160, 193 und 137 | 0,20 | |
| E010116001020KP | 20 | G 3/4 | 60 | 32,4 | 23 | 119,7 | 43 | 160, 193 und 137 | 0,28 | |
| E010116001025KP | 25 | G 1 | 70 | 39,9 | 29 | 154 | 52,5 | 160, 193 und 137 | 0,46 | |
| E010116001032KP | 32 | G 1 1/4 | 70 | 49,9 | 37 | 183,6 | 63,6 | 160, 193 und 137 | 0,54 | |
| E010116001040KP | 40 | G 1 1/2 | 70 | 57,9 | 42 | 189,6 | 72,5 | 160 und 193 | 0,63 | |
| E010116001050KP | 50 | G 2 | 90 | 69,9 | 54 | 228 | 89,6 | 160 und 193 | 0,84 | |
| E010116000065KP | 65 | G 1 1/2 | 120 | 87,9 | 67,5 | 375,4 | 90 | 160 und 137 | 2,09 | |
| E010116000080KP | 80 | G 3 | 120 | 101,9 | 80,5 | 415,5 | 99,6 | 160 und 137 | 2,59 | |
| E010116000100KP | 100 | M110 x 2 | 120 | 120,9 | 100 | 332,9 | 110 | 160 und 137 | 3,04 |
