- Druckstufe PN 16
- max. Betriebstemperatur 100 °C
Eckventil, Innengewinde / Überwurfmutter

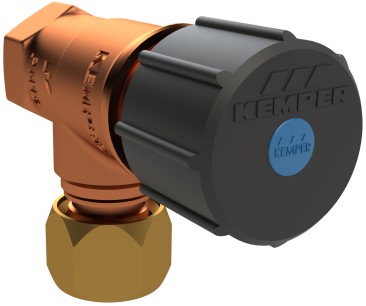

Figur 860 15
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- Innenoberteil aus Rotguss
- Eingang Innengewinde, Ausgang Überwurfmutter
- totraumfrei
- Betätigungsgriff(e) schwarz mit rotem und blauem Signierplättchen
- geeignet für Revisionsklappeneinbau oder verdeckte Montage
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- DIN EN 1213
Technische Daten

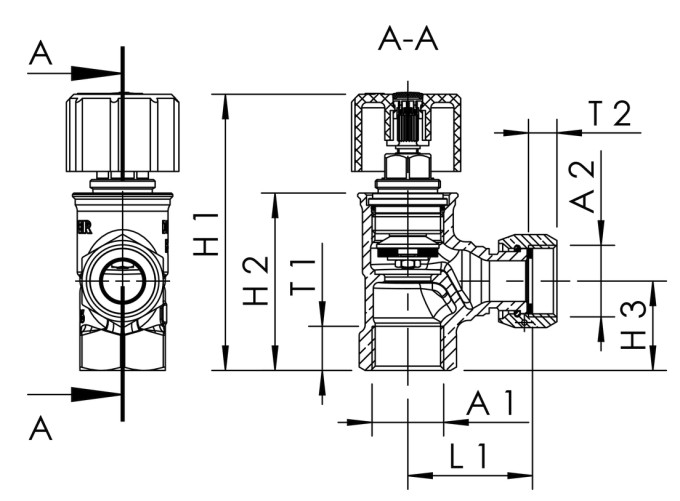

| Bestellnr. | DN | A1 | A2 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
T1 (mm) |
T2 (mm) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 8601502000 | 20 | Rp 3/4 | G 3/4 | 102 | 65,5 | 33 | 46 | 16,3 | 10,5 | 0,42 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 8601502000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
