Dämmschalen

Dämmschale für MULTI-FIX-PLUS manuelles Zirkulations-Regulierventil ab 06/2016

Figur 471 26

  • passend für Figur 150 6G und Figur 151 06
  • geschlossenzellig geschäumtes Polyethylen, schalldämmend
  • einfache Montage durch Verschlussclipse oder mit handelsüblichen Klebern diffusionsdicht verschließbar
Downloads
/media/crossbase/fot_pro_per_47126__sall__ainfs__v2.jpg_lj_366x382.jpg
/media/crossbase/zei_pro_sch_47126__sall__ainfs__v1.jpg_lj_366x382.jpg
Seitennavigation

Produktmerkmale

  • passend für Figur 150 6G und Figur 151 06
  • geschlossenzellig geschäumtes Polyethylen, schalldämmend
  • einfache Montage durch Verschlussclipse oder mit handelsüblichen Klebern diffusionsdicht verschließbar

Normen & Zulassungen

  • zur Einhaltung der Anforderung gemäß GEG 2023
  • Baustoffklasse B1 nach DIN 4102
  • CE-Kennzeichnung

Technische Daten

  • min. Betriebstemperatur -40 °C
  • max. Betriebstemperatur 90 °C
/media/crossbase/zei_pro_sch_47126__sall__ainfs__v1.jpg_lj_404xy.jpg
/media/crossbase/zei_pro_sch_47126__sall__ainfs__v1.jpg_lj_680xy.jpg

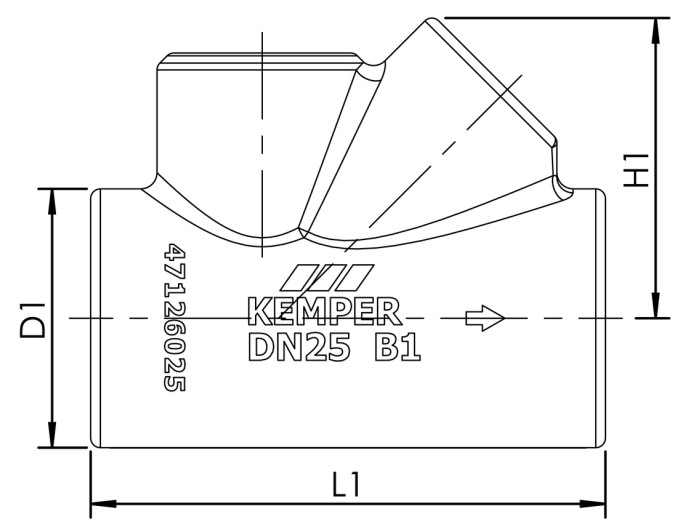

Bestellnr. DN D1
(mm)		 H1
(mm)		 L1
(mm)		 kg
4712601500 15 65 82 114 0,02
4712602000 20 70 86 126,5 0,02
4712602500 25 80 82 159 0,03
4712603200 32 90 90 170 0,04
4712604000 40 120 91 199 0,06
4712605000 50 140 96 228 0,09
