- Druckstufe PN 40
- max. Betriebstemperatur 130 °C

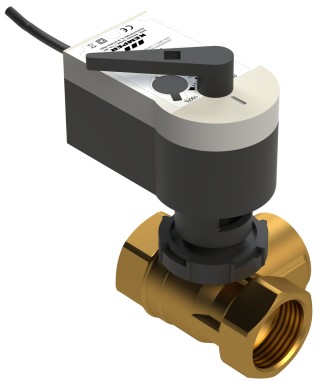

KTS 3-Wege-Umschaltventil, IG
Figur 916 02
- geeignet für den Einsatz im Medium Heizungswasser
- zur temperaturabhängigen Rücklaufeinschichtung
- zur Optimierung der Schichtbildung im Pufferspeicher in Kombination mit KTS Frischwasserstationen
Produktmerkmale
- geeignet für den Einsatz im Medium Heizungswasser
- zur temperaturabhängigen Rücklaufeinschichtung
- zur Optimierung der Schichtbildung im Pufferspeicher in Kombination mit KTS Frischwasserstationen
- Innengewinde

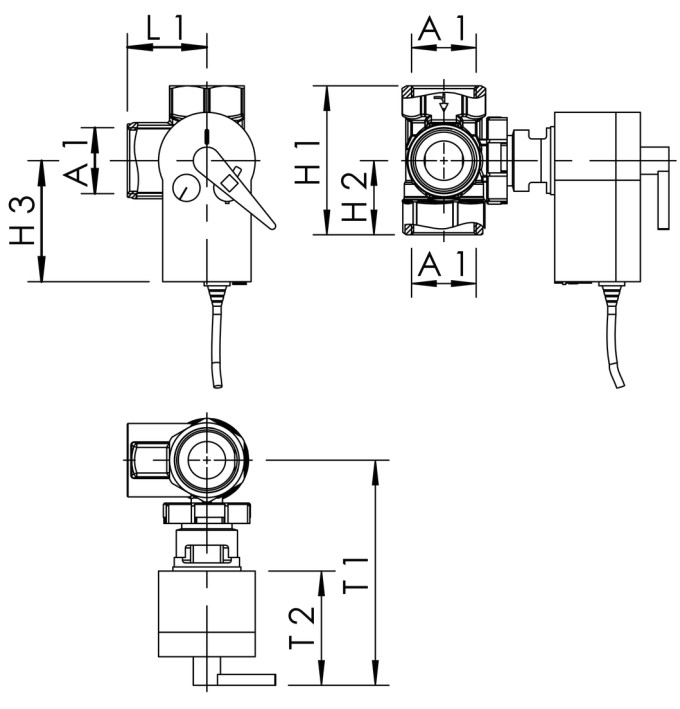

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
T1 (mm) |
T2 (mm) |
kv-Wert | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 9160203200 | 32 | Rp 1 1/4 | 99 | 49,5 | 89 | 53 | 67 | 160,5 | 84 | 16 | 1,91 |
| 9160204000 | 40 | Rp 1 1/2 | 110 | 55 | 89 | 58 | 67 | 166,5 | 84 | 25 | 2,33 |
| 9160205000 | 50 | Rp 2 | 132 | 66 | 89 | 68 | 67 | 179,5 | 84 | 40 | 3,40 |
