- Druckstufe PN 16
- min. Betriebstemperatur 0 °C
- max. Betriebstemperatur 65 °C
- max. Umgebungstemperatur 55 °C
- Schutzart IP54
- Spannungsversorgung 24 V DC
- Stellungsrückmeldung 0…10 V
- Laufzeit Stellantrieb 90 s
- Laufzeit bei Spannungsabfall 15 s
KHS Spülgruppe 24 V
Figur 684 00
- komplette Spülgruppe für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
- ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 100 (doppelt turbulent bis DN 65)
- WESER Freistrom-Absperrventil als Wartungsabsperrung
Produktmerkmale
- komplette Spülgruppe für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
- ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 100 (doppelt turbulent bis DN 65)
- WESER Freistrom-Absperrventil als Wartungsabsperrung
- VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 24 V inkl. Rückstellung bei Spannungsabfall
- DMB Durchflussmengenbegrenzer 4, 10 und 20 l/min
- zur vordruckunabhängigen Begrenzung der Durchflussmenge
- Freier Ablauf mit Überlaufüberwachung
- mediumberührte Metallteile aus Edelstahl und Rotguss
- einfache Wartung im eingebauten Zustand
- zur Anbindung an eine Gebäudeleittechnik (GLT)
- mit schwarzem Handrad
- totraumfrei
- Einbaulage vertikal
- Ablaufvorrichtung entsprechend DIN EN 1717 mit eingebautem Schwimmerschalter
- mit Offenstellungsanzeige
Normen & Zulassungen
- WRAS-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

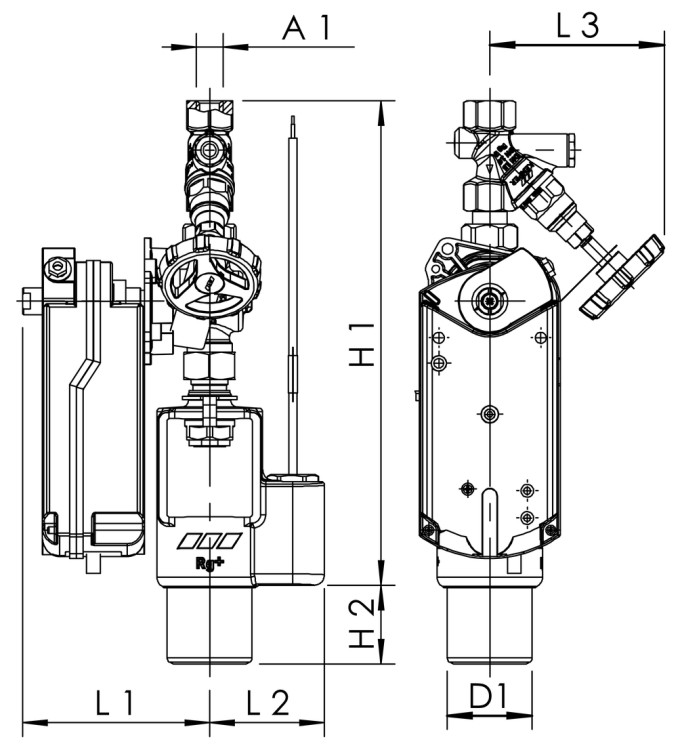

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
min. Fließdruck (MPa) |
Anschluss- nennweite Abwasser (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6840001500 | 15 | Rp 1/2 | 50 | 285 | 46,5 | 110 | 67,5 | 100 | 0,1 | 50 | 3,06 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 6840001500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
