- Schutzart IPX4
- Spannungsversorgung 230 V AC
- Schalldruckpegel (Abstand 10 m Freifeld) 37,3 dB(A)
- Schalleistungspegel 68,5 dB(A)
- Einstellbereich, Rücklauftemperatur +10 bis +20 °C
- Arbeitsbereich -15 bis +45 °C
- max. Luftvolumenstrom 3900 m³/h
KHS CoolFlow Kaltwasser-Erzeuger
Figur 618 01
- zum Kühlen des KHS CoolFlow Kaltwasserkühlers
- luftgekühlter Kaltwasser-Erzeuger in Kompaktbauweise zur Außenaufstellung für einen energieeffizienten Betrieb der KHS CoolFlow Kaltwasserzirkulation
- witterungsbeständiges Grundrahmengestell mit abnehmbaren Verkleidungspaneelen aus pulverbeschichteten Stahl, Farbton ähnlich RAL 9010
Produktmerkmale
- zum Kühlen des KHS CoolFlow Kaltwasserkühlers
- luftgekühlter Kaltwasser-Erzeuger in Kompaktbauweise zur Außenaufstellung für einen energieeffizienten Betrieb der KHS CoolFlow Kaltwasserzirkulation
- witterungsbeständiges Grundrahmengestell mit abnehmbaren Verkleidungspaneelen aus pulverbeschichteten Stahl, Farbton ähnlich RAL 9010
- mit stufenloser Leistungsregelung
- moderne EC-Ventilatoren sowie integrierte Ventilatorregelung zur Reduzierung der Betriebskosten und optimalen Anpassung der Ventilatordrehzahl an die jeweiligen Umgebungsbedingungen
- stufenlose Drehzahlregulierung durch thermische Low-Noise-Ventilatorregelung für besonders niedrige Schallemissionen
- Standard-Betriebsgrenzen von -15°C bis +45°C
- vollhermetischer, schwingungsgedämpfter Inverter-Verdichter in Rollkolben-Ausführung zur stufenlosen Anpassung der Verdichterfrequenz, mit Kältemaschinenölfüllung
- Kältemittelkreislauf aus Kältekupferrohr, hermetisch geschlossen und werkseitig druckgeprüft, getrocknet und mit Sicherheitskältemittel R410A gefüllt
- Kontrollmöglichkeit über Schraderventil
- Hoch- und Niederdruckwächter, Filtertrockner sowie elektronischem Expansionsventil zur Erhöhung der Energieeffizienz und Verbesserung der Regelgüte
- Verdampfer als Kältemittel-Wasser-Wärmetauscher als Rohrbündelwärmetauscher, dampfdiffusionsdicht isoliert, Rücklauftemperaturbereich von +10 °C bis +20 °C
- isolierter Mediumkreis mit manuellem Entlüftungsventil, Differenzdruckwächter zur Überwachung des Volumenstromes sowie drehzahlgeregelter Umwälzpumpe nach Vorgaben der Ökodesign-Richtlinie
- Mediumanschlüsse in massiver Ausführung mit zölligem Innengewinde
- Innenliegender Schaltkasten mit Klemmleiste für Netzeinspeisung, Kontakt für externe Freigabe undpotentialfreier Kontakt für Sammelstörmeldung
- komplett verdrahteter und geprüfter Haupt- und Steuerungsstromkreis mit Transformator, Steuersicherungen zum Schutz der Geräteplatine
- automatischer Wiederanlauf nach Stromausfall
- moderner Touch-Regler in spritzwassergeschütztem IP54-Gehäuse zur Bedienung des Gerätes und Einstellung weitere Betriebsparameter
- Modbus-Schnittstelle RS485 serienmäßig
- übersichtliche Wertanzeige von Mediumein- und -austrittstemperatur sowie Funktionsanzeige von Ventilator, Kompressor, erforderlichem Wartungsintervall und Elementarstörungen, wie z.B. Hoch-/Nieder- und Differenzdruck
- codierte Störmeldungen und Anzeige aller betriebsrelevanten Regelparameter passwortgeschützt erreichbar
- Einhaltung aller Anforderungen der Ökodesign-Richtlinie (EU) 2016/2281 (LOT 21) durch optimierte Wärmetauscherflächen, Verwendung von Hocheffizienz-Komponenten und Optimierung der betriebsrelevanten Systemparameter
- *Lufteintritt 35°C TK, Mediumtemperaturen 7/12 °C, 0% Glykolkonzentration
Technische Daten

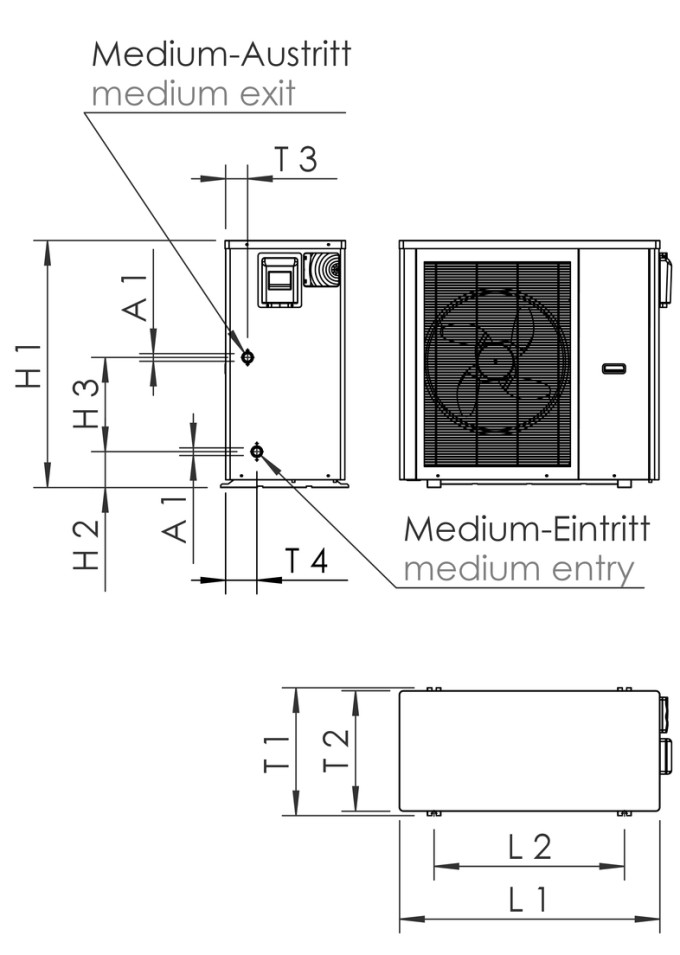

| Bestellnr. | Kühlleis- tung (kW) |
SEER | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
T1 (mm) |
T2 (mm) |
T3 (mm) |
T4 (mm) |
Raumkühlungs- jahresnutzungsgrad (%) |
max. elektrische Stromaufnahme (A) |
Einstellbereich, Rücklauftemperatur [°C] |
Kälte- mittel |
Kältemittel, Grundmenge (kg) |
Schalldruckpegel (Abstand 10m Freifeld) |
CO2- Äquivalent (t) |
Schalleistungs- pegel |
elektr. Nennleistungs- aufnahme (kW) |
elektr. Nennstrom- aufnahme (A) |
Nennvolumen- strom, Medium (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6180100100 | 4,7* (1,6-5,6) | 4,57 | G 1 | 790 | 98 | 312 | 1008 | 750 | 490 | 463 | 102 | 102 | 152 | 9,2 | +10 bis +20 | R410A | 2,5 | 37,3 | 5,22 | 68,5 | 1,3 | 5,6 | 1,0 | 120,00 |
| 6180100200 | 7,6* (2,0-10,0) | 5,51 | G 1 | 910 | 98 | 380 | 953 | 700 | 470 | 445 | 80 | 114 | 170 | 18,0 | +10 bis +20 | R410A | 2,4 | 37,3 | 5,01 | 68,5 | 2,3 | 10,4 | 1,6 | 120,00 |
