- Druckstufe PN 10 Trinkwasserseite und PN 6 Betriebsmittelseite
- min. Umgebungstemperatur 0 °C
- max. Umgebungstemperatur 50 °C
- max. Kühlleistung 6,4 kW
- Spannungsversorgung 230 V AC
- elektrische Leistungsaufnahme 185,5 W

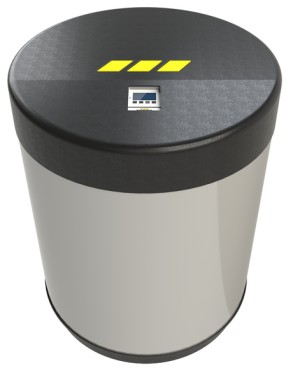

KHS CoolFlow Kaltwasserkühler inkl. Datenlogger
Figur 610 01 002
- als Durchfluss-Trinkwasserkühler zur Kühlung von Trinkwasser mit integrierter Zirkulationspumpe
- zur Kühlung und Verteilung des Kaltwassers bis an die Entnahmestelle in der Trinkwasserinstallation
- Einstellbereich PWC-Temperatur 15 °C bis 25 °C
Produktmerkmale
- als Durchfluss-Trinkwasserkühler zur Kühlung von Trinkwasser mit integrierter Zirkulationspumpe
- zur Kühlung und Verteilung des Kaltwassers bis an die Entnahmestelle in der Trinkwasserinstallation
- Einstellbereich PWC-Temperatur 15 °C bis 25 °C
- bestehend aus PWM geregelter Zirkulationspumpe mit Edelstahlgehäuse und integriertem Rückflussverhinderer
- bestehend aus PWM geregelter Betriebsmittelpumpe
- werksseitig diffusionsdicht gedämmt
- Platzbedarf kleiner 1 m²
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser, Edelstahl und trinkwasserzugelassenen Kunststoffen
- geräuscharmer Betrieb
- bodenstehende Aufstellung
- inkl. trinkwasserseitige Wartungsabsperrungen
- integrierter Betriebsmittelpufferspeicher
- ermöglicht einen effizienten Betrieb des Kaltwassererzeugers
- Verbindung zum Kaltwassererzeuger hydraulisch getrennt, Einbindung aller Kaltwassererzeuger möglich
- kompakte Bauweise

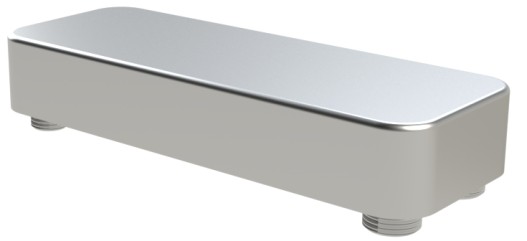

- Werkstoff Plattenwärmeübertrager Edelstahl 1.4401/1.4404

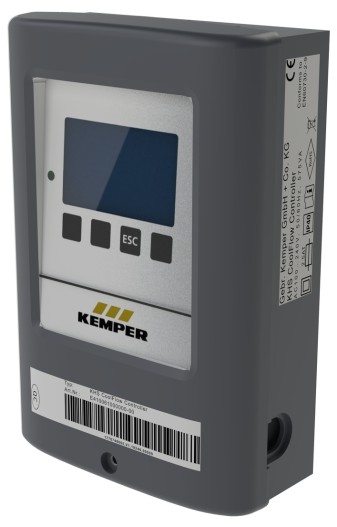

- elektronische Reglereinheit für hohe Regelgüte im Betrieb
- inkl. Messelement Pt1000
- elektrische Verbindung der Aktoren und Sensoren mit der Reglereinheit bereits werksseitig vormontiert
- Kontakt für Nachladeanforderung
- Störmeldekontakt

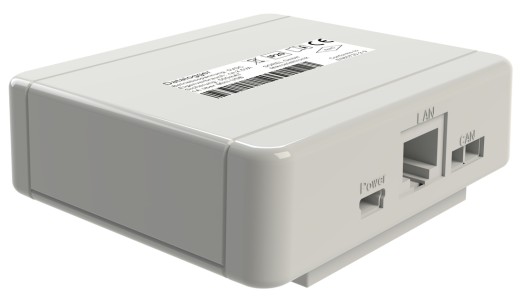

- Datenlogger und Gateway zur Anbindung an die Gebäudeleittechnik
- speichert alle auswertbaren Parameter und dient als Schnittstellengerät für die GLT/GA via Modbus TCP/IP
- Daten Speicherung auf mitgelieferter Mikro-SD Karte
- auslesbare und beschreibbare Datenpunkte werden über Ethernet via Modbus TCP/IP Protokoll zur Verfügung gestellt
- lebenslange Speicherkapazität durch große 4GB SD-Karte
- LAN RJ45 10/100 MBit/s Ethernet
- Wartung und Inbetriebnahme der Anlage auf Anfrage, ersetzt Variante 610 01 000
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

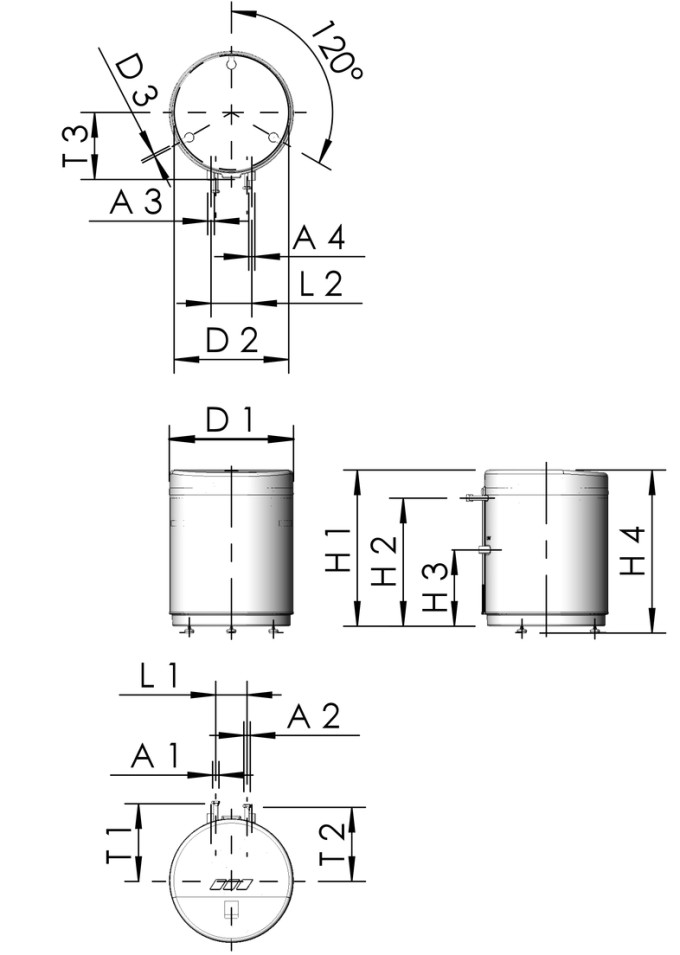

Technische Daten
| Bestellnr. | max. Fördermenge Zirkulationspumpe Trinkwasser (m³/h) |
max. Förderhöhe Zirkulationspumpe Trinkwasser (m) |
Volumen Betriebsmittel (l) |
Leistung (kW) |
A1 | A2 | A3 | A4 | D1 (mm) |
D2 (mm) |
D3 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
L1 (mm) |
L2 (mm) |
T1 (mm) |
T2 (mm) |
T3 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6100100200 | 2 | 10 | 100 | 6,4 | G 1 | G 1 | Rp 1 | Rp 1 | 640 | 590 | 13 | 805 | 660 | 392,5 | 840 | 161 | 210 | 400 | 381 | 345 | 70,00 |
CAD Modelle
| Bestellnr. | CAD Modell |
|---|---|
| 6100100200 | 3D Daten anzeigen |
