- Regelbereich 15 °C - 22 °C
- Druckstufe PN 10
- max. Betriebstemperatur 50 °C
- max. Umgebungstemperatur 50 °C

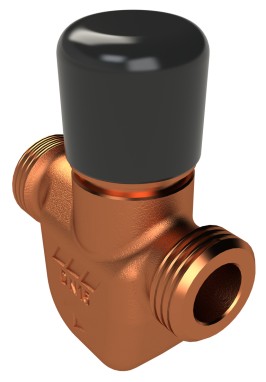

KHS CoolFlow Kaltwasser-Regulierventil ohne Stellantrieb und Spülfunktion
Figur 617 0G
- als automatisches Zirkulations-Regulierventil
- automatisches Feinregulierventil für den hydraulischen Abgleich von Stockwerksverteilungsleitungen ab kv-min 0,03
- zum thermischen selbstregelnden, hydraulischen Abgleich
Produktmerkmale
- als automatisches Zirkulations-Regulierventil
- automatisches Feinregulierventil für den hydraulischen Abgleich von Stockwerksverteilungsleitungen ab kv-min 0,03
- zum thermischen selbstregelnden, hydraulischen Abgleich
- thermostatische Reguliereinheit
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- PTFE-Sitzdichtung
- totraumfrei
- mit Absperr-, Regulier- und Voreinstellfunktion
- Außengewinde für flachdichtende Verschraubungen
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

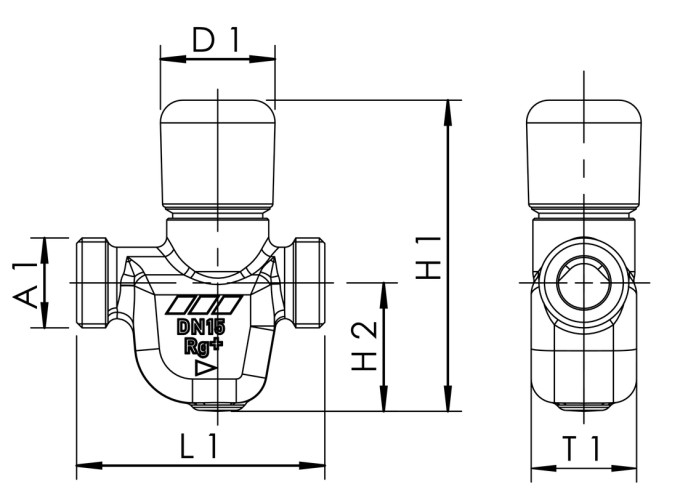

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
kv min (m³/h) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 6170G01500 | 15 | G 3/4 | 33,7 | 91,5 | 37,8 | 73 | 31 | 0,03 | 1,8 | 0,48 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 6170G01500 | 15 | 3D Daten anzeigen |
