- Druckstufe PN 16
- max. Betriebstemperatur 200 °C
- Maschenweite äußeres Stützsieb 0,6 mm
- Maschenweite Innensieb 0,3 mm
Schrägsitz-Schmutzfänger
Figur 602 00

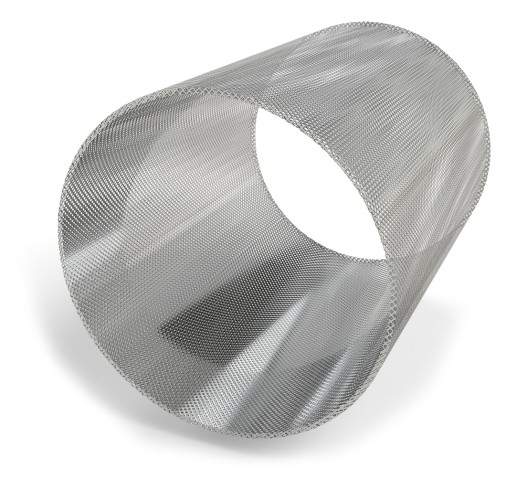

- leicht austauschbarer Doppelsiebeinsatz aus Edelstahl
- Innengewinde
Produktmerkmale
- leicht austauschbarer Doppelsiebeinsatz aus Edelstahl
- Innengewinde
- für waagerechten und senkrechten Einbau geeignet
Technische Daten

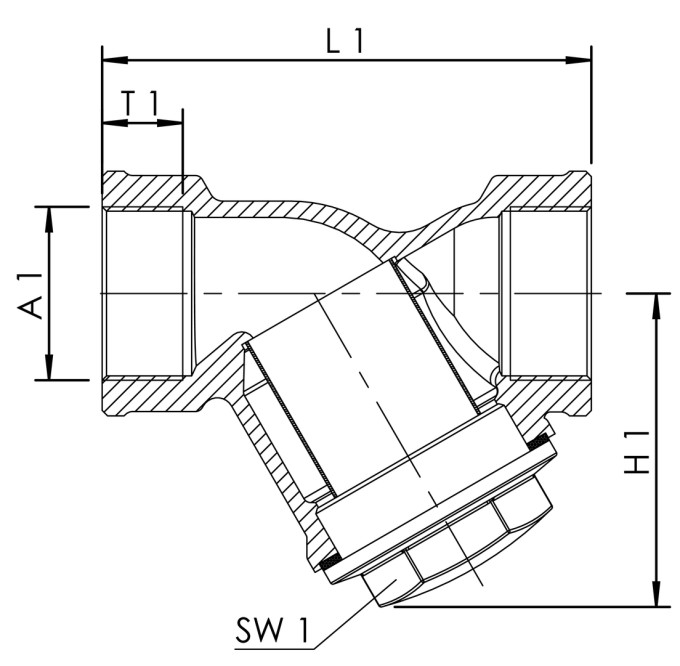

| Bestellnr. | DN | A1 | H1 (mm) |
L1 (mm) |
SW1 (mm) |
T1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|
| 6020001500 | 15 | Rp 1/2 | 40 | 65 | 22 | 12 | 3,8 | 4,6 | 0,23 |
| 6020002000 | 20 | Rp 3/4 | 50 | 75 | 24 | 14 | 4,5 | 7,5 | 0,40 |
| 6020002500 | 25 | Rp 1 | 55 | 90 | 32 | 15 | 4,8 | 11,3 | 0,55 |
| 6020003200 | 32 | Rp 1 1/4 | 70 | 112 | 36 | 17 | 3,5 | 21,7 | 0,89 |
| 6020004000 | 40 | Rp 1 1/2 | 80 | 120 | 46 | 17 | 5 | 28,4 | 1,25 |
| 6020005000 | 50 | Rp 2 | 95 | 150 | 55 | 20 | 4,4 | 47,1 | 1,80 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 6020001500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6020002000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6020002500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6020003200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6020004000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6020005000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
