- max. Einbautiefe 110 mm
- Regelbereich 56 °C - 58 °C
- Druckstufe PN 16
- max. Betriebstemperatur 90 °C
UP-ETA-THERM Unterputz-automatisches Zirkulations-Regulierventil,
56 °C bis 58 °C, MAPRESS
Figur 542 02
- automatisches Feinregulierventil für den hydraulischen Abgleich von kleinsten Zirkulationskreisen ab kv-min 0,05
- zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- automatisches Feinregulierventil für den hydraulischen Abgleich von kleinsten Zirkulationskreisen ab kv-min 0,05
- zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- PTFE-Sitzdichtung
- wartungsfreie EPDM-Spindelabdichtung
- thermostatische Reguliereinheit
- stufenlos kürzbarer Kunststoffschaft
- verlängerbar durch optional erhältliches Verlängerungsset
- Pressanschluss für Geberit MAPRESS Kupfer- und Edelstahlrohr
- verchromtes Behördenoberteil mit Innensechskantschlüssel SW 6, sowie lila Signierplättchen
- totraumfrei
- mit Absperr-, Regulier- und Voreinstellfunktion
Normen & Zulassungen
- DVGW-Zulassung
- ÖVGW-Zulassung
- SVGW-Zulassung
- nach UBA KTW BWGL
- für Anlagen nach DVGW-Arbeitsblatt W 551/W 553/DIN 1988-300
- nach UBA BWGL Metalle
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

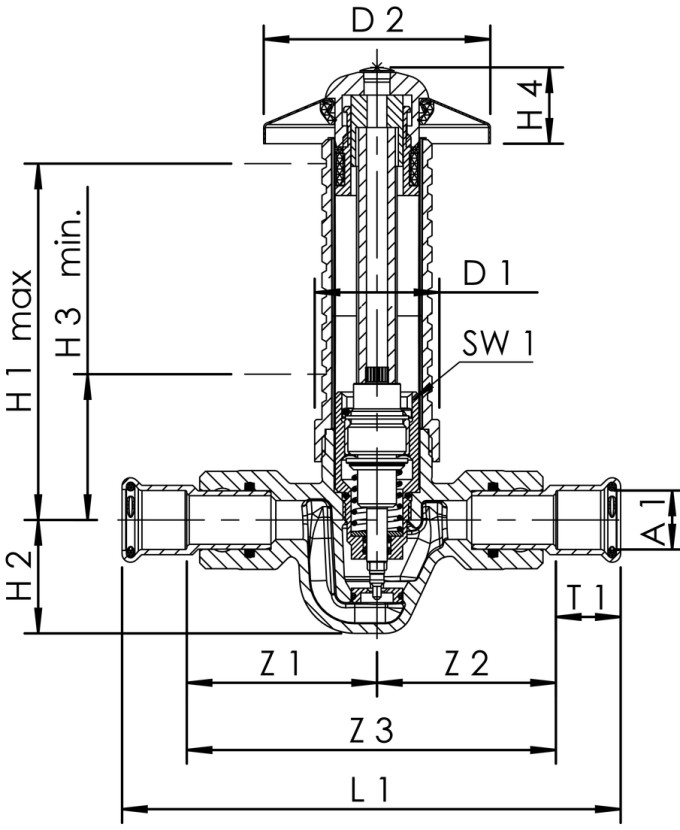

Technische Daten
| Bestellnr. | DN | A1 (mm) |
D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
L1 (mm) |
SW1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5420201500 | 15 | 15 | 38,5 | 70 | 110 | 35 | 45 | 23,5 | 151,5 | 19 | 20 | 57 | 54 | 111 | 0,4 | 0,92 |
| 5420201800 | 15 | 18 | 38,5 | 70 | 110 | 35 | 45 | 23,5 | 154 | 19 | 20 | 59 | 55 | 114 | 0,4 | 0,89 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 5420201500 | 15 | 3D Daten anzeigen |
| 5420201800 | 15 | 3D Daten anzeigen |
