- min. Einbautiefe 150 mm
- Druckstufe PN 16
- max. Betriebstemperatur 65 °C

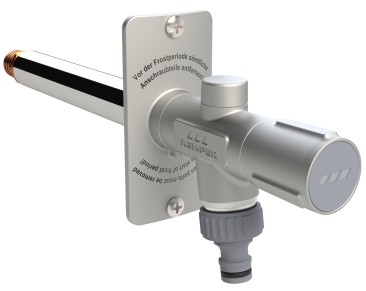

FROSTI für TRESOR Versorgungsstation
Figur 579 05
- als Versorgungseinheit zur Wasserversorgung
- wartungsfreie EPDM-Spindelabdichtung
- Kegel mit innenliegender RV-Feder
Produktmerkmale
- als Versorgungseinheit zur Wasserversorgung
- wartungsfreie EPDM-Spindelabdichtung
- Kegel mit innenliegender RV-Feder
- bauseits beliebig verlängerbar
- mit Funktionsbelüfter zur automatischen Entleerung
- integrierter RV und Rohrbelüfter als Sicherungskombination HD
- Rohraußengewinde
- totraumfrei
- inkl. Schlauchkupplung für gängige Stecksysteme
- passend für Tresor Figuren 215 bis 219
- im geschlossenen Zustand mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Normen & Zulassungen
- DVGW-Zulassung nach DIN EN 17821
- ÖVGW-Zulassung
- SVGW-Zulassung
- KIWA-Zulassung
- BELGAQUA-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1717

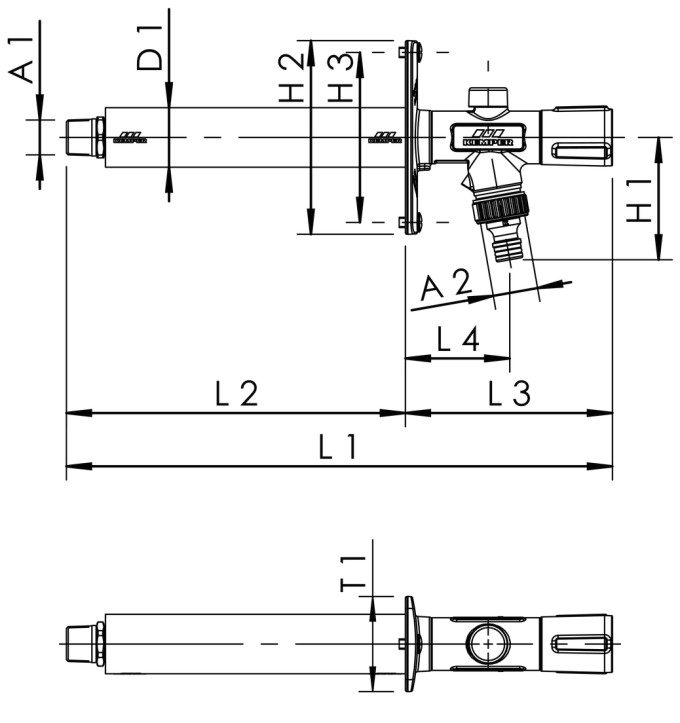

Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
T1 (mm) |
Durchfluss bei 0,05 MPa (l/s) |
Durchfluss bei 0,1 MPa (l/s) |
Durchfluss bei 0,15 MPa (l/s) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5790501500 | 15 | R 1/2 | G 3/4 | 35 | 71,5 | 114 | 100 | 322 | 200 | 122 | 61 | 56 | 0,46 | 0,67 | 0,82 | 1,15 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 5790501500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
