- Druckstufe PN 6
- max. Betriebstemperatur 95 °C
- Wärmeleitfähigkeit 0,0316 W/mK
KTS ThermoTank S, Heizungspufferspeicher PN 6
Figur 960
- gedämmter Heizungspufferspeicher
- zur Bevorratung von erwärmtem Heizungswasser
- Leitblech zur turbulenzarmen Beladung
Produktmerkmale
- gedämmter Heizungspufferspeicher
- zur Bevorratung von erwärmtem Heizungswasser
- Leitblech zur turbulenzarmen Beladung
- Speicher verfügt über 8 seitliche Anschlüsse und 1 oberen Anschluss
- Innengewinde
Normen & Zulassungen
- Baustoffklasse B1 nach DIN 4102

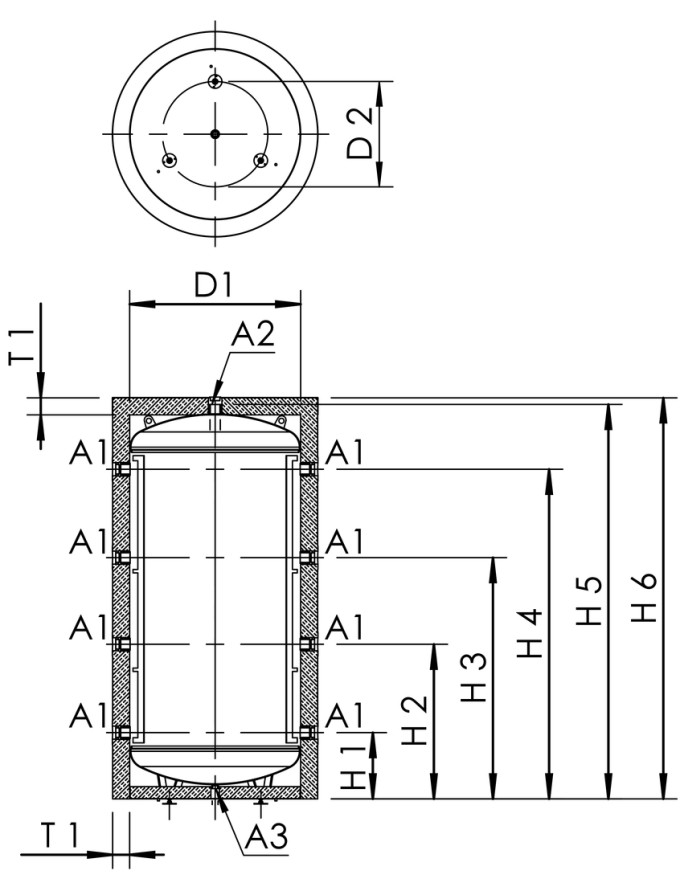

Technische Daten
| Bestellnr. | Kippmaß (mm) |
Volumen Betriebsmittel (l) |
A1 | A2 | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
H6 (mm) |
T1 (mm) |
Energieeffi- zienzklasse |
Warmhalte- verluste (W) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9600050000 | 1700 | 500 | Rp 1 1/2 | Rp 1 1/2 | 650 | 550 | 277 | 627 | 977 | 1327 | 1618 | 1670 | 100 | B | 75 | 144,00 |
| 9600085000 | 2250 | 850 | Rp 1 1/2 | Rp 1 1/2 | 750 | 650 | 298 | 818 | 1328 | 1848 | 2163 | 2215 | 100 | C | 101 | 222,00 |
| 9600100000 | 2250 | 1000 | Rp 1 1/2 | Rp 1 1/2 | 790 | 700 | 301 | 821 | 1331 | 1851 | 2164 | 2215 | 100 | C | 110 | 214,00 |
| 9601100000 | 2050 | 1000 | Rp 1 1/2 | Rp 1 1/2 | 850 | 750 | 308 | 743 | 1173 | 1608 | 1949 | 2000 | 100 | C | 118 | 222,00 |
| 9600150000 | 2400 | 1500 | Rp 2 | Rp 2 | 1000 | 900 | 351 | 871 | 1381 | 1901 | 2274 | 2340 | 120 | C | 143 | 337,00 |
| 9600200000 | 2450 | 2000 | Rp 2 | Rp 2 | 1100 | 1000 | 368 | 888 | 1398 | 1918 | 2296 | 2360 | 120 | C | 160 | 427,00 |
CAD Modelle
| Bestellnr. | CAD Modell |
|---|---|
| 9600050000 | 3D Daten anzeigen |
| 9600085000 | 3D Daten anzeigen |
| 9600100000 | 3D Daten anzeigen |
| 9601100000 | 3D Daten anzeigen |
| 9600150000 | 3D Daten anzeigen |
| 9600200000 | 3D Daten anzeigen |
Planungsdaten
