- Stichmaß 120 mm
- Druckstufe PN 16
- max. Betriebstemperatur 70 °C
- kurzfristige Spitzentemperatur 95 °C

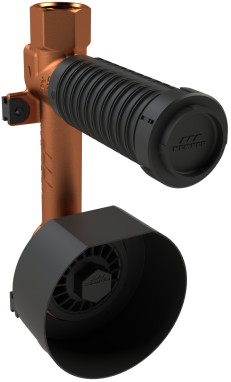

Wasserzählerstrecke, 2" Koax
Figur 865 07 120
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial nach HWW-Modell
- bestehend aus Unterputzventil und WZ-Gehäuse mit Einputz- und Überströmkappe
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial nach HWW-Modell
- bestehend aus Unterputzventil und WZ-Gehäuse mit Einputz- und Überströmkappe
- Einbautiefe variabel innerhalb der Einbaumaße des Wasserzählers
- zum Einbau einer Kalt- und Warmwassermesskapsel
- als einteilig gegossene Wasserzählerstrecke
- wartungsfreie EPDM-Spindelabdichtung
- Innengewinde
- totraumfrei
- angegossene Befestigungsfüße mit Schallentkopplung
- Undichtigkeitserkennung für Innenoberteil und Wasserzähleraufnahme
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1

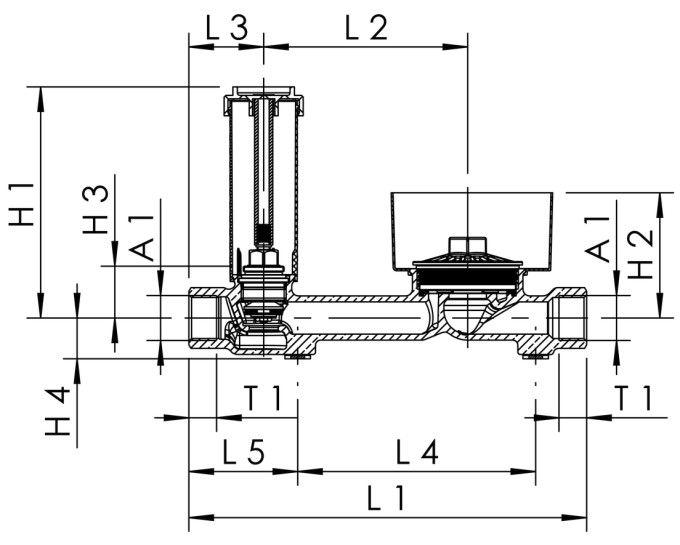

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8650712000 | 20 | Rp 3/4 | 136 | 73,7 | 30,5 | 24 | 234 | 120 | 44 | 140 | 64 | 16,3 | 1,31 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 8650712000 | 20 | 3D Daten anzeigen |
