- Stichmaß 65 mm
- Druckstufe PN 16
- max. Betriebstemperatur 70 °C
- kurzfristige Spitzentemperatur 95 °C

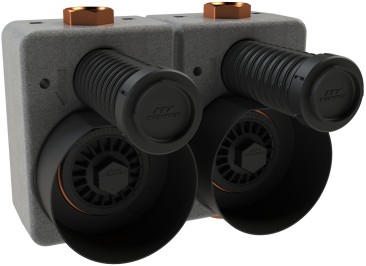

Wasserzähler-Montageblock XS, 2" Koax
Figur 863 07
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- teilbar in zwei XS-Monoblöcke
- geringes Einbaumaß durch 65mm Stichmaß
Produktmerkmale
- Innengewinde
- totraumfrei
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- teilbar in zwei XS-Monoblöcke
- zum Einbau einer Kalt- und Warmwassermesskapsel
- geringes Einbaumaß durch 65mm Stichmaß
- Einbautiefe variabel innerhalb der Einbaumaße des Wasserzählers
- inkl. Befestigungswinkel für variable Befestigung
- Undichtigkeitserkennung für Innenoberteil und Wasserzähleraufnahme
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial
- wartungsfreie EPDM-Spindelabdichtung
- bestehend aus zwei Unterputzventilen und WZ-Gehäusen mit Einputz- und Überströmkappe
- aus zwei einteilig gegossenen Wasserzählerstrecken
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- zur Einhaltung der Anforderung gemäß GEG (2024)
- Baustoffklasse der Dämmung B1 nach DIN 4102
- CE-Kennzeichnung

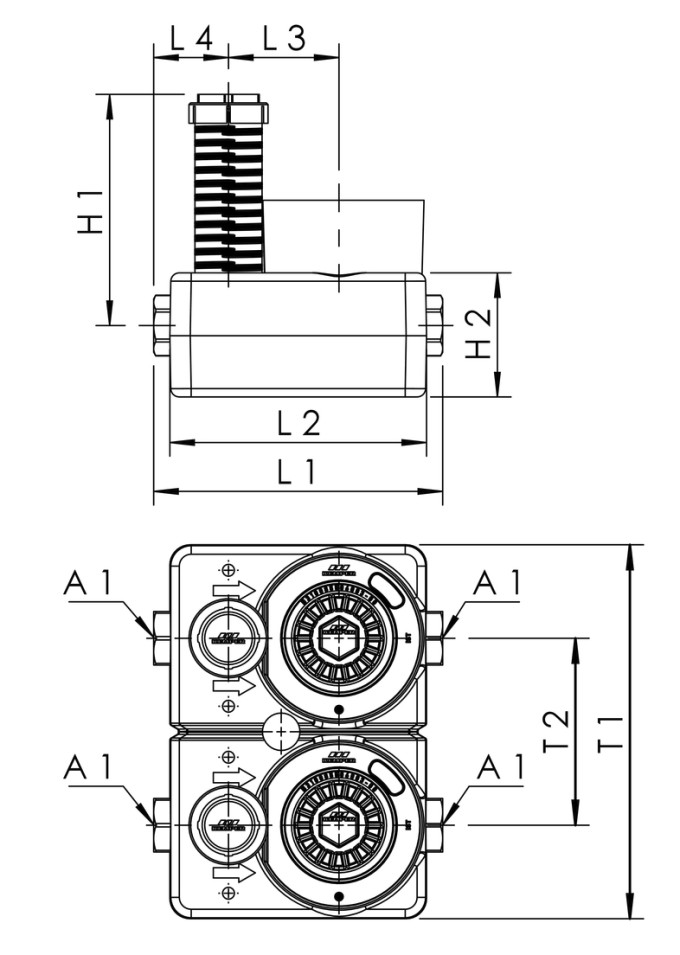

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
T1 (mm) |
T2 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8630702000 | 20 | Rp 3/4 | 136 | 73 | 170 | 151 | 65 | 44 | 220 | 110 | 2,42 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 8630702000 | 20 | 3D Daten anzeigen |
