- max. Einbautiefe 110 mm
- Druckstufe PN 16
- max. Betriebstemperatur 90 °C

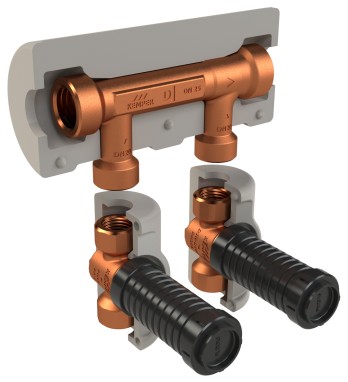

KHS Venturi-Strömungsteiler-Gruppe -dynamisch-, zur UP-Montage, Durchgang IG
Figur 650 00
- verhindert Stagnation in Ringleitungsinstallationen durch Zwangsdurchströmung bei nachgeschalteten Entnahmen, einsetzbar in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH)
- Strömungsteiler nach dem Venturi-Prinzip, einschließlich dynamischer Kartusche, mit Nasszellenzu- und Nasszellenrückleitung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- verhindert Stagnation in Ringleitungsinstallationen durch Zwangsdurchströmung bei nachgeschalteten Entnahmen, einsetzbar in Trinkwasser kalt (PWC) und Trinkwasser warm (PWH)
- Strömungsteiler nach dem Venturi-Prinzip, einschließlich dynamischer Kartusche, mit Nasszellenzu- und Nasszellenrückleitung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Strömungsteiler-Durchgang mit Innengewinde
- Nasszellenzuleitung mit Innengewinde
- Nasszellenrückleitung mit Innengewinde
- wartungsfrei
- totraumfrei
- inkl. UP-VAV Vollstrom-Absperrventile mit Innengewinde, Figur 585 00
- wartungsfreie EPDM-Spindelabdichtung
- stufenlos kürzbarer Kunststoffschaft
- herausnehmbares Innenoberteil TOP-ENTRY, mit EPDM-Dichtungskörper und Rotguss-Schließkörper
- inkl. Dämmschale aus geschlossenzelligem geschäumten Polyethylen
- nur mit Aufputzteilen in DN 25 kombinierbar
Normen & Zulassungen
- Ventil(e) mit DVGW-Zulassung
- WRAS-Zulassung
- nach DVGW-Arbeitsblatt W 570
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- Dämmschalen Baustoffklasse B1 nach DIN 4102
- DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

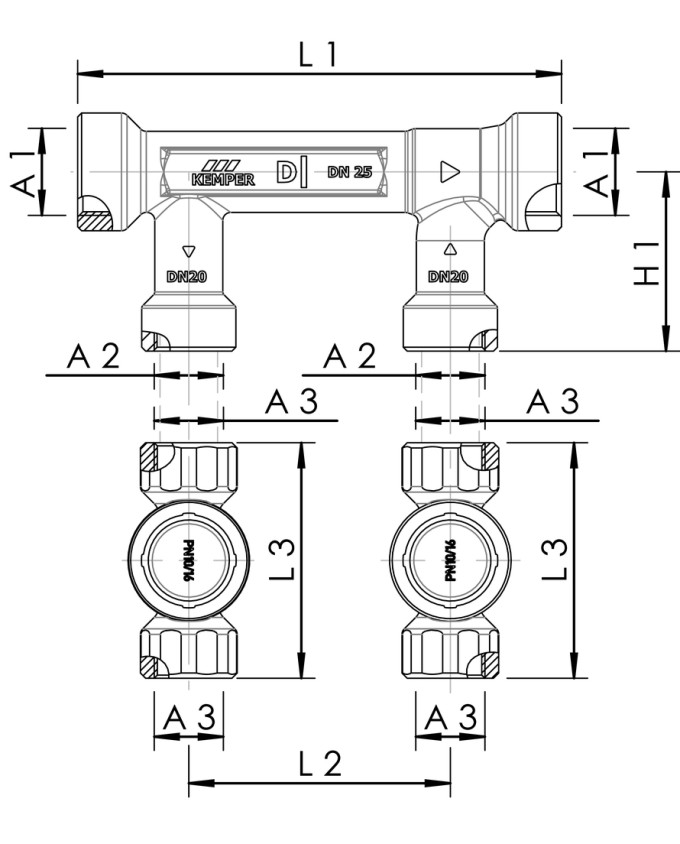

Technische Daten
| Bestellnr. | Durchgang DN |
Abgänge DN |
VAV DN |
A1 | A2 | A3 | H1 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6500001500 | 15 | 15 | 15 | Rp 1/2 | Rp 1/2 | Rp 1/2 | 48,5 | 185 | 100 | 84 | 1,76 |
| 6500002000 | 20 | 20 | 20 | Rp 3/4 | Rp 3/4 | Rp 3/4 | 58,5 | 185 | 100 | 90 | 2,23 |
| 6500022000 | 20 | 20 | 15 | Rp 3/4 | Rp 3/4 | Rp 1/2 | 58,5 | 185 | 100 | 84 | 2,03 |
| 6500002500 | 25 | 20 | 20 | Rp 1 | Rp 3/4 | Rp 3/4 | 68,5 | 185 | 100 | 90 | 2,48 |
| 6500022500 | 25 | 20 | 15 | Rp 1 | Rp 3/4 | Rp 1/2 | 68,5 | 185 | 100 | 84 | 2,22 |
| 6500003200 | 32 | 20 | 20 | Rp 1 1/4 | Rp 3/4 | Rp 3/4 | 73,5 | 195 | 100 | 90 | 2,57 |
| 6500023200 | 32 | 20 | 15 | Rp 1 1/4 | Rp 3/4 | Rp 1/2 | 73,5 | 195 | 100 | 84 | 2,37 |
| 6500004000 | 40 | 25 | 25 | Rp 1 1/2 | Rp 1 | Rp 1 | 78,5 | 206 | 100 | 99 | 3,77 |
| 6500024000 | 40 | 25 | 15 | Rp 1 1/2 | Rp 1 | Rp 1/2 | 78,5 | 206 | 100 | 84 | 2,89 |
| 6500044000 | 40 | 25 | 20 | Rp 1 1/2 | Rp 1 | Rp 3/4 | 78,5 | 206 | 100 | 90 | 3,03 |
| 6500005000 | 50 | 25 | 25 | Rp 2 | Rp 1 | Rp 1 | 88,5 | 219 | 100 | 99 | 4,39 |
| 6500025000 | 50 | 25 | 15 | Rp 2 | Rp 1 | Rp 1/2 | 88,5 | 219 | 100 | 84 | 3,54 |
| 6500045000 | 50 | 25 | 20 | Rp 2 | Rp 1 | Rp 3/4 | 88,5 | 219 | 100 | 90 | 3,88 |
