- max. Einbautiefe 110 mm
- Druckstufe PN 16
- max. Betriebstemperatur 90 °C

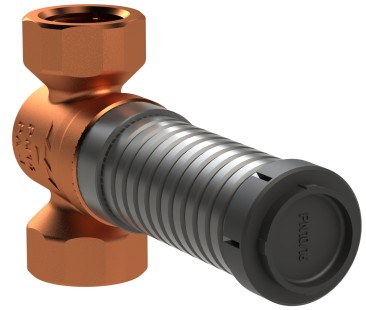

UP-VAV Unterputz-Vollstrom-Absperrventil, IG
Figur 585 00
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- äußerst druckverlustarm
- wartungsfreie EPDM-Spindelabdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- äußerst druckverlustarm
- wartungsfreie EPDM-Spindelabdichtung
- stufenlos kürzbarer Kunststoffschaft
- verlängerbar durch optional erhältliches Verlängerungsset
- Innengewinde
- herausnehmbares Innenoberteil TOP-ENTRY, mit EPDM-Dichtungskörper und Rotguss-Schließkörper
- totraumfrei
- nur mit Aufputzteilen in DN 25 kombinierbar
Normen & Zulassungen
- DVGW-Zulassung
- WRAS-Zulassung
- nach UBA KTW BWGL
- nach DVGW-Arbeitsblatt W 570
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213 / DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

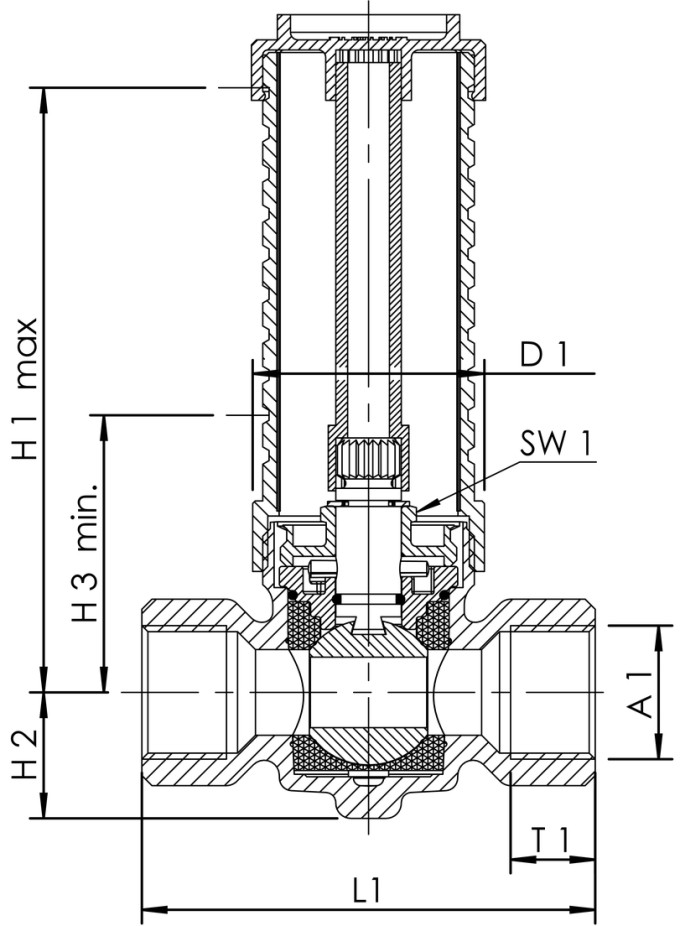

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
SW1 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 5850001500 | 15 | Rp 1/2 | 46 | 120 | 25 | 55 | 84 | 17 | 14,5 | 0,54 |
| 5850002000 | 20 | Rp 3/4 | 46 | 120 | 25 | 55 | 90 | 17 | 16,5 | 0,62 |
| 5850002500 | 25 | Rp 1 | 46 | 130 | 28 | 70 | 99 | 17 | 18 | 0,93 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 5850001500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5850002000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5850002500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
