- min. Einbautiefe 150 mm
- max. Einbautiefe 415 mm
- Druckstufe PN 16
- max. Betriebstemperatur 65 °C

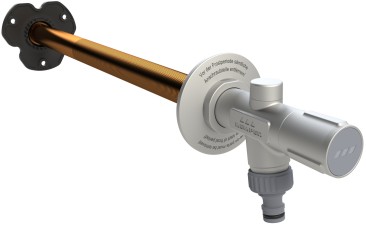

FROSTI® Frostsichere Außenarmatur, mit Bediengriff, Bausatzausführung
Figur 578 00
- Bausatzausführung, geeignet für die Rohbauinstallation und für die nachträgliche Installation bei bereits fertiggestellter Außenwand
- im geschlossenen Zustand mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- hohe Auslaufleistung bis zu 45 l / min (1 bar)
- matt verchromter Bediengriff mit Überdrehschutz
Produktmerkmale
- Bausatzausführung, geeignet für die Rohbauinstallation und für die nachträgliche Installation bei bereits fertiggestellter Außenwand
- im geschlossenen Zustand mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- universelle Baulänge für alle gängigen Einbautiefen
- Innenoberteil für schnellen Öffnungsvorgang (zwei Umdrehungen)
- Kegel mit innenliegender RV-Feder
- EPDM-Sitzdichtung
- verlängerbar durch optional erhältliches Verlängerungsset
- integrierter RV und Rohrbelüfter als Sicherungskombination HD
- Eingang Rohraußengewinde
- totraumfrei
- inkl. Schlauchkupplung für gängige Stecksysteme
- hohe Auslaufleistung bis zu 45 l / min (1 bar)
- mit diebstahlgeschütztem Funktionsbelüfter zur automatischen Entleerung
- matt verchromter Bediengriff mit Überdrehschutz
- inkl. fixiertem Verdrehschutz
- inkl. zweiteiliger Wandscheibe für wandbündigen Abschluss
- Auslaufgehäuse mit Montageflächen
Normen & Zulassungen
- DVGW-Zulassung nach DIN EN 17821
- ÖVGW-Zulassung
- SVGW-Zulassung
- BELGAQUA-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1717

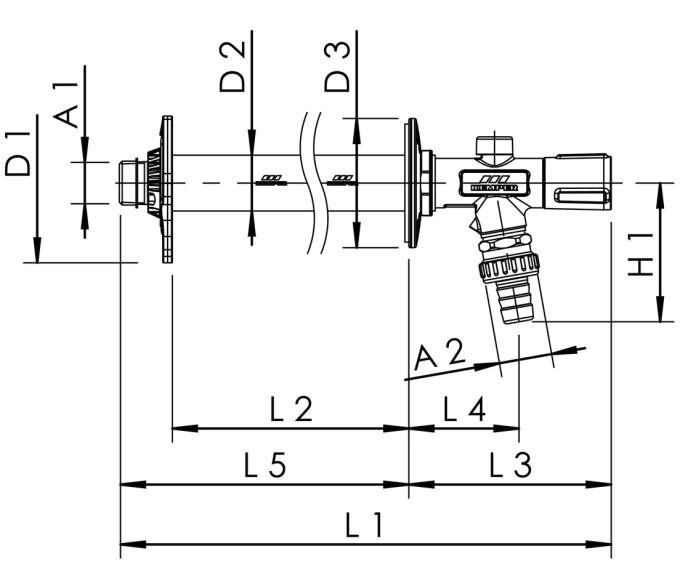

Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
D2 (mm) |
D3 (mm) |
H1 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
Durchfluss bei 0,05 MPa (l/s) |
Durchfluss bei 0,1 MPa (l/s) |
Durchfluss bei 0,15 MPa (l/s) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5780001500 | 15 | R 1/2 | G 3/4 | 100 | 35 | 81 | 71,5 | 561 | 403,5 | 127 | 66,5 | 434 | 0,46 | 0,67 | 0,82 | 1,80 |
| 5780002000 | 20 | R 3/4 | G 1 | 100 | 35 | 81 | 71,5 | 561 | 403,5 | 127 | 69 | 436 | 0,52 | 0,75 | 0,92 | 1,92 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 5780001500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5780002000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
