- Druckstufe PN 16
- max. Betriebstemperatur 100 °C

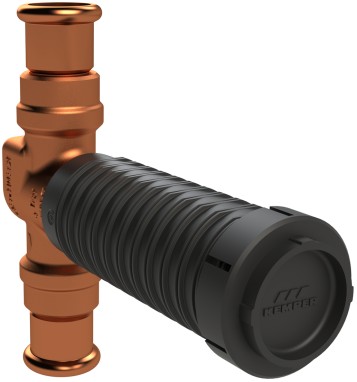

Unterputzventil, MAPRESS
Figur 565 22
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- stufenlos kürzbarer Kunststoffschaft
- verlängerbar durch optional erhältliches Verlängerungsset
- Pressanschluss für Geberit MAPRESS Kupfer- und Edelstahlrohr
- totraumfrei
- Undichtigkeitserkennung für Innenoberteil
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- stufenlos kürzbarer Kunststoffschaft
- verlängerbar durch optional erhältliches Verlängerungsset
- Pressanschluss für Geberit MAPRESS Kupfer- und Edelstahlrohr
- totraumfrei
- Undichtigkeitserkennung für Innenoberteil
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213

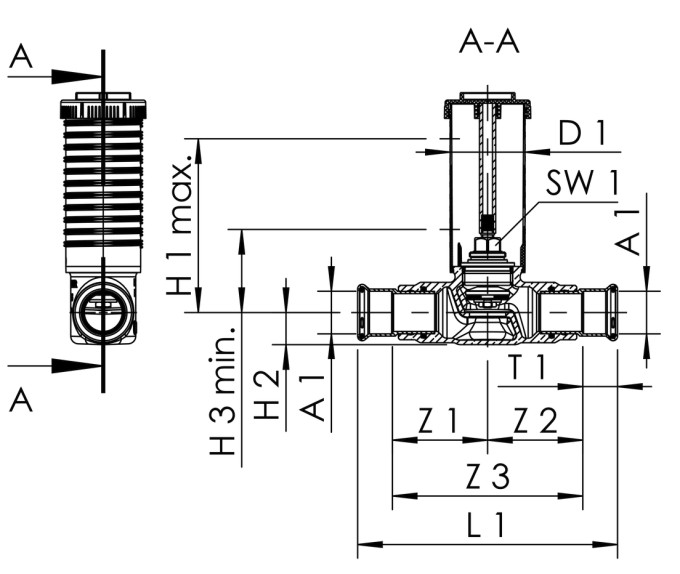

Technische Daten
| Bestellnr. | DN | A1 (mm) |
D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
SW1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
kvs (m³/h) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5652201500 | 15 | 15 | 39,5 | 125 | 21,45 | 55 | 138,4 | 17 | 20 | 49,2 | 49,2 | 98,4 | 4,25 | 0,61 |
| 5652201800 | 15 | 18 | 18,2 | 125 | 21,45 | 55 | 141 | 17 | 20 | 50,5 | 50,5 | 101 | 4,25 | 0,62 |
| 5652202000 | 20 | 22 | 39,5 | 125 | 21,45 | 55 | 141 | 17 | 20 | 50,5 | 50,5 | 101 | 5,45 | 0,67 |
| 5652202500 | 25 | 28 | 49,5 | 135 | 21,25 | 65 | 172 | 17 | 23 | 63 | 63 | 126 | 9,10 | 1,05 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 5652201500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5652201800 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5652202000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5652202500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
