- Druckstufe PN 16
- max. Betriebstemperatur 100 °C
Unterputzventil, Innengewinde

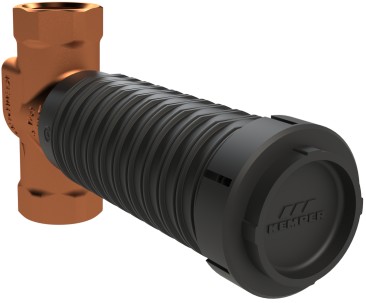

Figur 565 01
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- stufenlos kürzbarer Kunststoffschaft
- verlängerbar durch optional erhältliches Verlängerungsset
- Innengewinde
- totraumfrei
- Undichtigkeitserkennung für Innenoberteil
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213

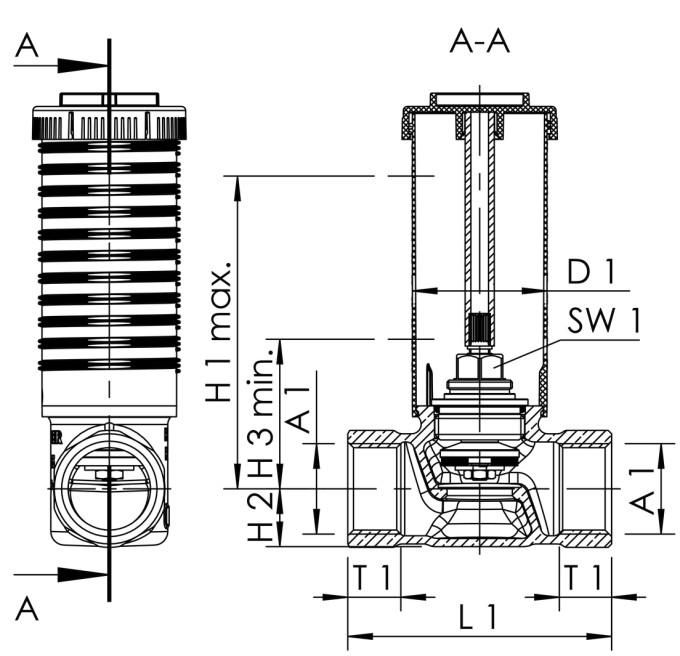

Technische Daten
| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
SW1 (mm) |
T1 (mm) |
kvs (m³/h) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5650101500 | 15 | Rp 1/2 | 39,5 | 125 | 21,45 | 55 | 78 | 17 | 15 | 4,25 | 0,49 |
| 5650102000 | 20 | Rp 3/4 | 39,5 | 125 | 21,45 | 55 | 82 | 17 | 16,3 | 5,45 | 0,53 |
| 5650102500 | 25 | Rp 1 | 39,5 | 135 | 21,25 | 65 | 97 | 17 | 19,1 | 9,10 | 0,82 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 5650101500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5650102000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5650102500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
