- max. Einbautiefe 125 mm
- Druckstufe PN 16
- max. Betriebstemperatur 100 °C

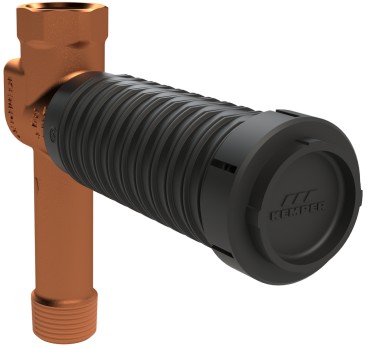

Wandeinbaukörper für Wohnungswasserzähler
Figur 563 12
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- stufenlos kürzbarer Kunststoffschaft
- Undichtigkeitserkennung für Innenoberteil
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel aus Rotguss
- stufenlos kürzbarer Kunststoffschaft
- verlängerbar durch optional erhältliches Verlängerungsset
- Eingang Rohrinnengewinde, Ausgang Beruhigungsstrecke mit Rohraußengewinde
- totraumfrei
- Undichtigkeitserkennung für Innenoberteil
Normen & Zulassungen
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- DIN EN 1213

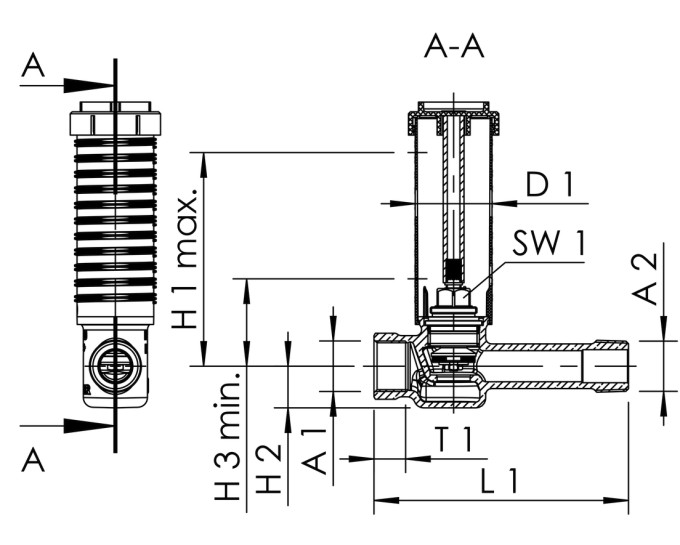

Technische Daten
| Bestellnr. | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
SW1 (mm) |
T1 (mm) |
kvs (m³/h) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5631202000 | Rp 3/4 | R 3/4 | 39,5 | 125 | 21,45 | 55 | 131 | 17 | 16,3 | 5,45 | 0,60 |
CAD Modelle & Kennlinien
| Bestellnr. | CAD Modell | Kennlinie |
|---|---|---|
| 5631202000 | 3D Daten anzeigen | Kennlinie anzeigen |
Planungsdaten
Produkt Guide
Hier finden Sie u. a. Sicherheitshinweise, technische Produktdaten, Infos zu Montage und Inbetriebnahme, Normen und Zulassungen sowie Zubehör. Alle zum jeweiligen Produkt hinterlegten Daten können Sie gesammelt in einer PDF downloaden.
