- max. Einbautiefe 110 mm
- Druckstufe PN 16
- max. Betriebstemperatur 100 °C
UP-PLUS Unterputzventil-Grundkörper, IG

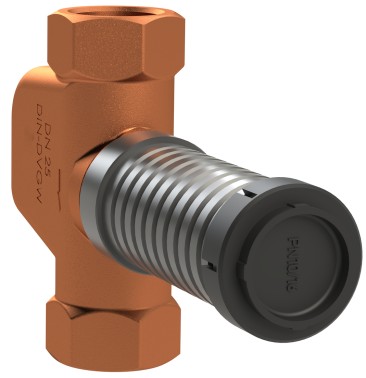

Figur 560 01
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel aus Edelstahl
- stufenlos kürzbarer Kunststoffschaft
- verlängerbar durch optional erhältliches Verlängerungsset
- Innengewinde
- totraumfrei
- mit Absperr-, Regulier- und Voreinstellfunktion
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

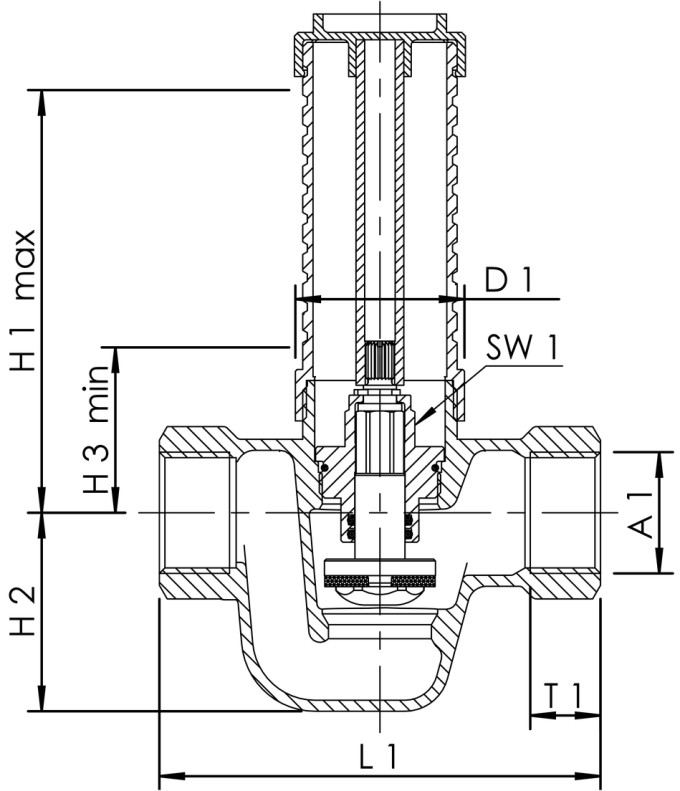

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
SW1 (mm) |
T1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5600101500 | 15 | Rp 1/2 | 38,5 | 110 | 37 | 55 | 80 | 17 | 15 | 2,7 | 5,4 | 0,56 |
| 5600102000 | 20 | Rp 3/4 | 38,5 | 110 | 35 | 55 | 90 | 17 | 16,3 | 6,9 | 6 | 0,62 |
| 5600102500 | 25 | Rp 1 | 46 | 115 | 54 | 55 | 120 | 17 | 19,1 | 4 | 12,3 | 1,12 |
| 5600103200 | 32 | Rp 1 1/4 | 46 | 115 | 53 | 55 | 124 | 17 | 21,4 | 5,7 | 16,9 | 1,33 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 5600101500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5600102000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5600102500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 5600103200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
