- Stichmaß 150 mm
- Druckstufe PN 10
- max. Betriebstemperatur 70 °C
- kurzfristige Spitzentemperatur 95 °C

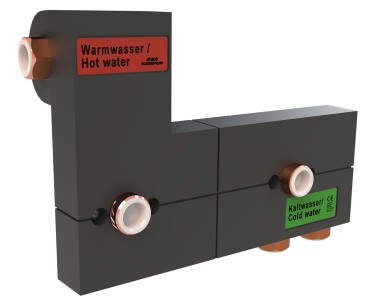

ThermoTrenner
Figur 550 01
- zur Vermeidung des Wärmeübergangs von Trinkwasser warm (PWH) nach Trinkwasser kalt (PWC) an Mischarmaturen
- Montageblock eingeschäumt in druck- und zugfestem PU-Hartschaum
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- zur Vermeidung des Wärmeübergangs von Trinkwasser warm (PWH) nach Trinkwasser kalt (PWC) an Mischarmaturen
- Montageblock eingeschäumt in druck- und zugfestem PU-Hartschaum
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- einbaufertig, geeignet für alle handelsüblichen Vorwandelemente
- schallentkoppelt
- teilbar für abweichende Stichmaße
- Innengewinde
Normen & Zulassungen
- Verbindungen nach DVGW W534
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- zur Einhaltung der Anforderung gemäß GEG 2023
- Baustoffklasse B2 nach DIN 4102
- UBA BWGL Metalle & DVGW W 551-8
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

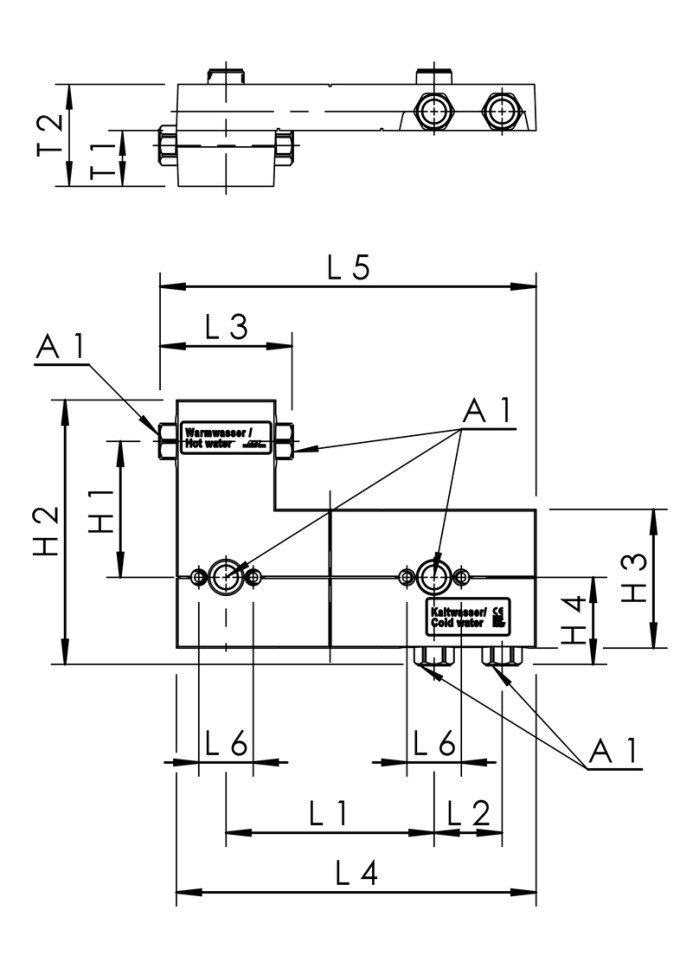

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
T1 (mm) |
T2 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5500101500 | 15 | Rp 1/2 | 100 | 194,5 | 102 | 64 | 153 | 50 | 97 | 264,5 | 276,5 | 40 | 41 | 75 | 1,28 |
CAD Modelle
| Bestellnr. | DN | CAD Modell |
|---|---|---|
| 5500101500 | 15 | 3D Daten anzeigen |
