- Druckstufe PN 16
- max. Betriebstemperatur 90 °C

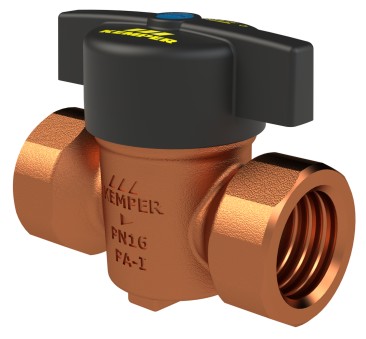

VAV Vollstrom-Absperrventil, IG
Figur 385 00
- äußerst druckverlustarm
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Gehäuse mit Volldurchgang
Produktmerkmale
- äußerst druckverlustarm
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Gehäuse mit Volldurchgang
- Innengewinde
- herausnehmbares Innenoberteil TOP-ENTRY, mit EPDM-Dichtungskörper und Rotguss-Schließkörper
- Bediengriff 90 ° drehbar
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- WRAS-Zulassung
- KIWA UK Zulassung
- nach UBA KTW BWGL
- nach DVGW-Arbeitsblatt W 570
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

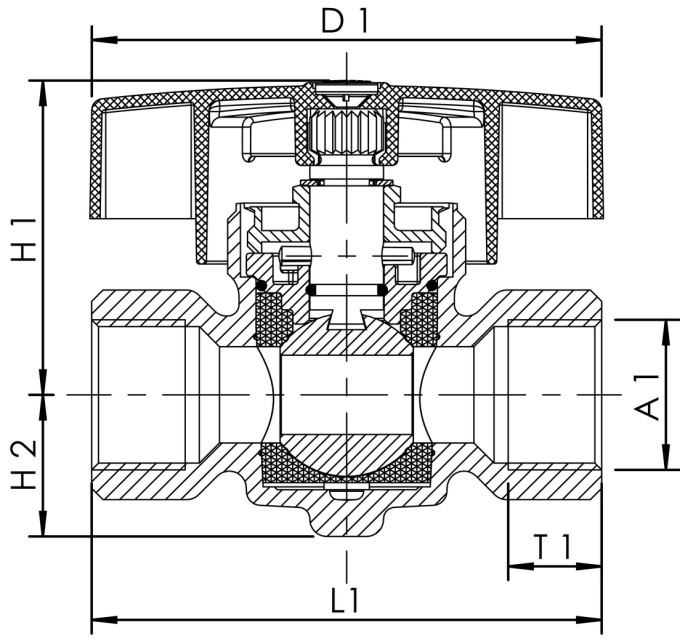

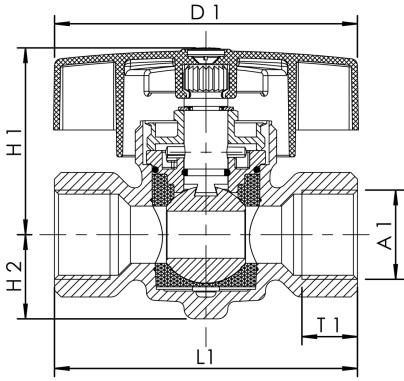

| Bestellnr. | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|
| 3850001500 | 15 | Rp 1/2 | 90 | 55,5 | 25 | 84 | 14,5 | 0,51 |
| 3850002000 | 20 | Rp 3/4 | 90 | 55,5 | 25 | 90 | 16,5 | 0,59 |
| 3850002500 | 25 | Rp 1 | 90 | 58,5 | 28 | 99 | 18 | 0,83 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 3850001500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 3850002000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 3850002500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
