- Druckstufe PN 10
- max. Betriebstemperatur 60 °C
- kurzfristige Spitzentemperatur 65 °C

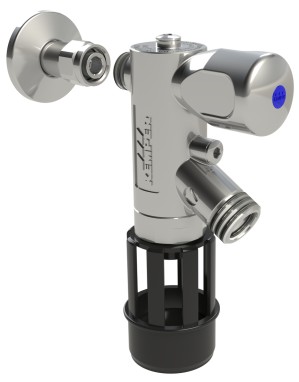

Wohnungs-BA Systemtrenner-Auslaufventil
Figur 368 02
- zur normgerechten Heizungsbefüllung speziell im Wohnbereich
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- geeignet zum Anschluss an die Wandscheibe
Produktmerkmale
- zur normgerechten Heizungsbefüllung speziell im Wohnbereich
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- geeignet zum Anschluss an die Wandscheibe

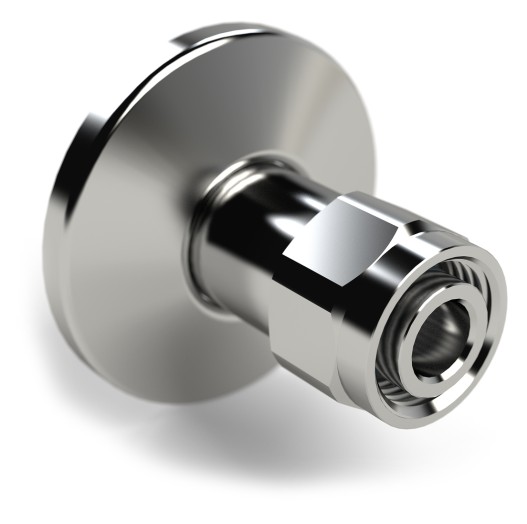

- mit Wandverschraubung und Schubrosette für den Einbau auch unter sehr beengten Bedingungen
- aus Messing, Oberfläche verchromt
- EPDM-Sitzdichtung
- integrierter eingangsseitiger Edelstahl-Schmutzfänger
- integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV
- mit kontrollierbarer Mitteldruckkammer
- Prüfnocken zum Anschluss der Prüfventile
- Kunststoff-Ablaufanschluss nach DIN EN 1717
- totraumfrei
- Einbaulage waagerecht, Ablaufventil unten
- mit Absperrfunktion zur Wartung
- ausgangsseitig mit Gewindeanschluss nach ISO 228 zum Anschluss einer Schlauchtülle
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1717
Technische Daten

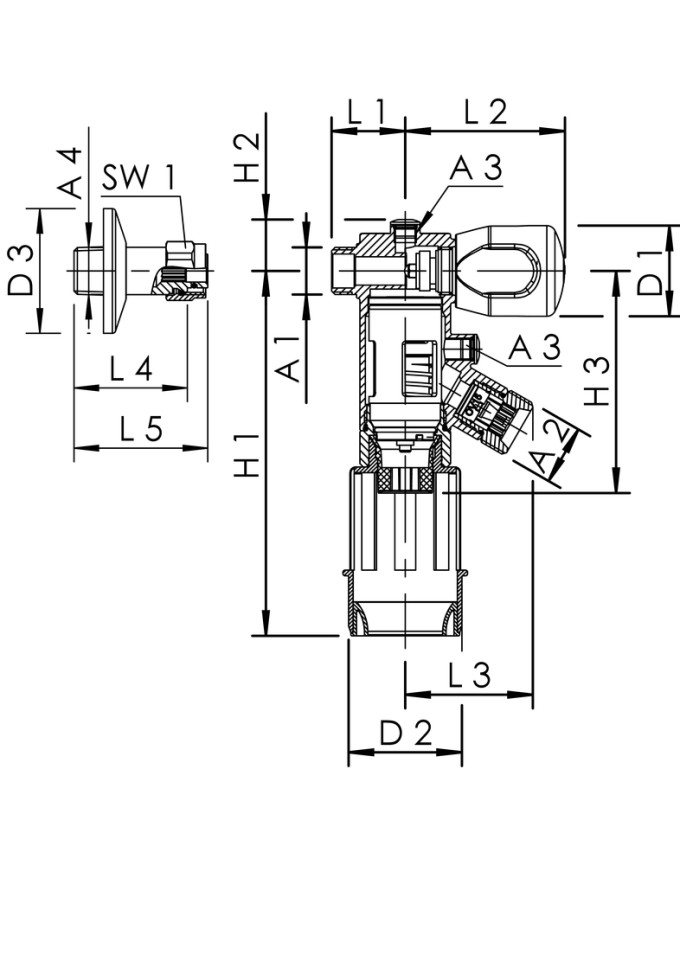

| Bestellnr. | DN | A1 | A2 | A3 | A4 | D1 (mm) |
D2 (mm) |
D3 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
SW1 (mm) |
Anschluss- nennweite Abwasser (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3680201500 | 10 | G 1/2 | G 3/4 | G 1/8 | R 1/2 | 40 | 50 | 55 | 161 | 22,7 | 98 | 32,5 | 70,5 | 56,3 | 50 | 59 | 24 | 50 | 0,92 |
