- Druckstufe PN 10
- max. Betriebstemperatur 60 °C
- kurzfristige Spitzentemperatur 65 °C
FK-4 Systemtrenner-Auslaufventil BA
Figur 367 01 025
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- geeignet zum Anschluss an die Wandscheibe
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
- geeignet zum Anschluss an die Wandscheibe
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Eingang Rohraußengewinde
- Kegel aus Rotguss
- EPDM-Sitzdichtung
- integrierter eingangsseitiger Edelstahl-Schmutzfänger

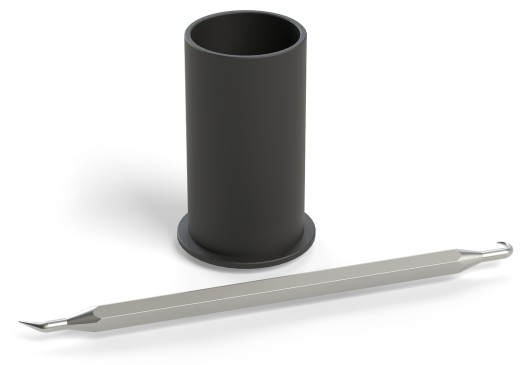

- integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV
- mit kontrollierbarer Mitteldruckkammer

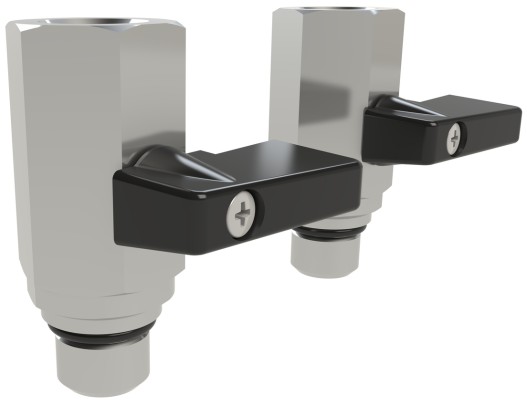

- Prüfnocken zum Anschluss der Prüfventile
- Kunststoff-Ablaufanschluss nach DIN EN 1717

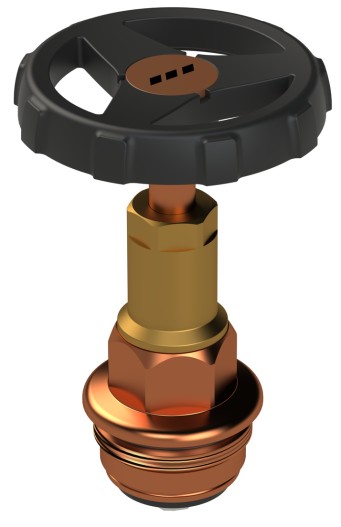

- mit schwarzem Handrad
- totraumfrei
- Einbaulage waagerecht, Ablaufventil unten
- mit Absperrfunktion zur Wartung
- ausgangsseitig G 1 1/4 nach ISO 228 zum Anschluss einer Schlauchverschraubung
- mit Offenstellungsanzeige
- die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten
Normen & Zulassungen
- DVGW-Zulassung
- KIWA-Zulassung
- BELGAQUA-Zulassung
- VA-Zulassung
- nach UBA KTW BWGL
- nach DVGW W 408
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 2
- DIN EN 10226 / DIN EN 1717
Technische Daten

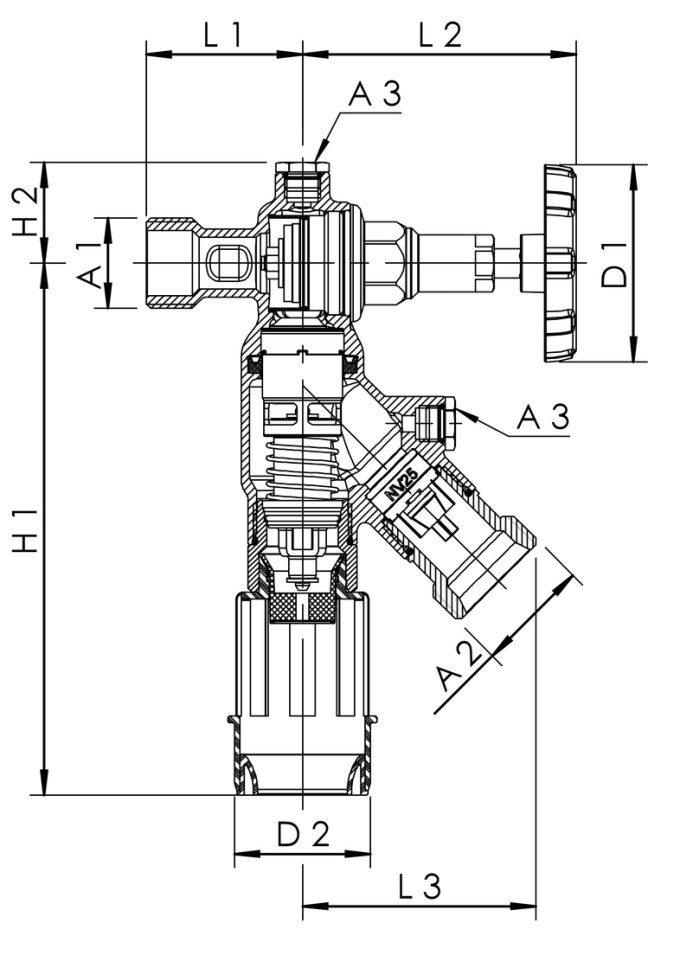

| Bestellnr. | DN | A1 | A2 | A3 | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
Anschluss- nennweite Abwasser (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3670102500 | 25 | G 1 | G 1 1/4 | G 1/4 | 70 | 50 | 195,5 | 37 | 57,5 | 101,5 | 86 | 50 | 1,65 |
