- Druckstufe PN 25
- max. Betriebstemperatur 100 °C

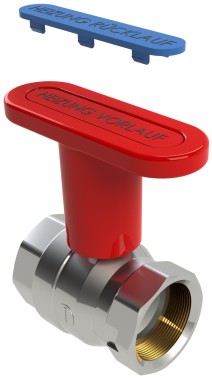

Kugelhahn mit vollem Durchgang
Figur 351 00
- aus Messing, vernickelt
- geeignet für Wasser, Druckluft und Öl (nicht für aggressive Medien wie z. B. Dampf geeignet )
- inkl. zwei Kennzeichnungsschilder (rot 'Heizung Vorlauf' und blau 'Heizung Rücklauf')
Produktmerkmale
- aus Messing, vernickelt
- geeignet für Wasser, Druckluft und Öl (nicht für aggressive Medien wie z. B. Dampf geeignet )
- inkl. zwei Kennzeichnungsschilder (rot 'Heizung Vorlauf' und blau 'Heizung Rücklauf')
- hartverchromte Messingkugel mit PTFE Dichtung
- Gehäuse mit Volldurchgang
- Innengewinde
- ausblassichere Spindel
- DN 15 - DN 40 mit T-Bediengriff, DN 50 mit Hebelgriff
- für waagerechten und senkrechten Einbau in jeder Strömungsrichtung geeignet
Technische Daten

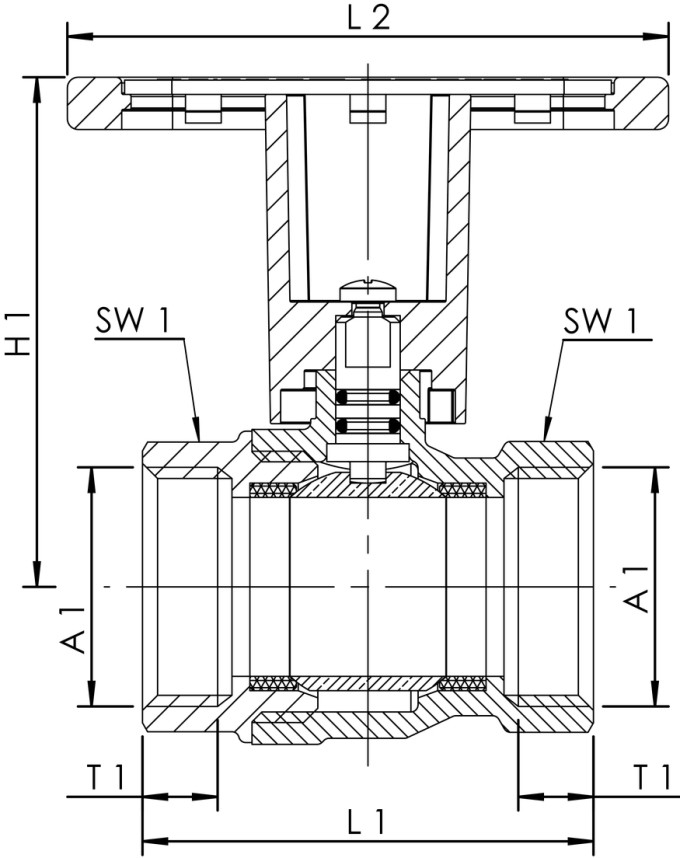

| Bestellnr. | DN | A1 | H1 (mm) |
L1 (mm) |
L2 (mm) |
SW1 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|
| 3510001500 | 15 | Rp 1/2 | 66,5 | 46 | 84 | 25 | 10,4 | 0,20 |
| 3510002000 | 20 | Rp 3/4 | 68 | 54 | 84 | 31 | 11 | 0,29 |
| 3510002500 | 25 | Rp 1 | 71 | 63 | 84 | 38 | 12,5 | 0,41 |
| 3510003200 | 32 | Rp 1 1/4 | 86 | 78 | 87 | 47 | 14,8 | 0,65 |
| 3510004000 | 40 | Rp 1 1/2 | 91 | 88 | 87 | 53 | 15,8 | 0,92 |
| 3510005000 | 50 | Rp 2 | 83 | 105 | 151 | 66 | 18 | 1,60 |
