- Schaltgeräte-Modul mit 4x Schuko 16A 2p+E 230V und 1x CEE-Steckdose 32A 5p 400V
- Einzelabsicherung der Steckdosenkombination
- 4x LS-Schalter 16A 1p B
- 1x LS-Schalter 32A 3p C
- 1 FI-Schutzschalter 63A 4p IFN=0,03A

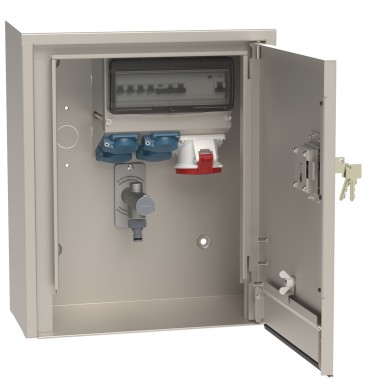

TRESOR Versorgungsstation Aufputz XL Premium
Figur 218 07
- komplett aus Edelstahl V2A (1.4301)
- Oberfläche geschliffen (K320)
- KEMPER TRESOR erfüllt Schutzart IP 45
Produktmerkmale
- Ausstattung:
- Frostsichere Außenarmatur
- Schaltgeräte-Modul mit 4x Schuko 16A 2p+E 230V und 1x CEE-Steckdose 32A 5p 400V
- Einzelabsicherung der Steckdosenkombination
- 4x LS-Schalter 16A 1p B
- 1x LS-Schalter 32A 3p C
- 1 FI-Schutzschalter 63A 4p IFN=0,03A - komplett aus Edelstahl V2A (1.4301)
- Oberfläche geschliffen (K320)
- abschließbar zum Schutz vor Fremdnutzung
- KEMPER TRESOR erfüllt Schutzart IP 45
- Tür mit integrierter Klappendurchführung für Schlauch- bzw. Kabelanschluss zur Sicherheit auch während des Gebrauchs
- Verriegelungsschutz der Klappendurchführung vor Vandalismus
- als Versorgungsstation für Wasser und Strom
- mit integrierter Restwasserableitung
- Blendrahmen mit Tür mit Profil-Schließzylinder als Steckschloss inkl. 3x Bartschlüsseln
- Funktionsrahmen für Anbringung bauseitiger Abdichtmittel
- umrüst- und austauschbar auf eine bestehende Schließanlage
- Schloss mit einheitlicher Schlüsselnummer auf Anfrage
- auf Anfrage auch Gleichschließendes Schloss möglich
- komplett verdrahtet und durchgemessenes Schaltgeräte-Modul
- inkl. Frostsichere Außenarmatur Frosti Figur 579 05
- Steckdosenkombination Typ F
Normen & Zulassungen
- Armatur mit DVGW-Zulassung
- Armatur mit ÖVGW-Zulassung
- Armatur mit SVGW-Zulassung
- Armatur mit KIWA-Zulassung
- Armatur mit BELGAQUA-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 15096 Familie H, Typ B / DIN EN 1717 / nach DIN EN 61439: RDF 0,98, InA 63A / DIN EN 13959
Technische Daten
| Bestellnr. | DN | A1 | A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
H6 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
T1 (mm) |
T2 (mm) |
T3 (mm) |
Durchfluss bei 0,05 MPa (l/s) |
Durchfluss bei 0,1 MPa (l/s) |
Durchfluss bei 0,15 MPa (l/s) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2180701500 | 15 | R 1/2 | G 3/4 | 35 | 518,5 | 311 | 130,5 | 114 | 37 | 204 | 432 | 198 | 111 | 80,5 | 170,5 | 56 | 5 | 0,4 | 0,67 | 0,8 | 21,08 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 2180701500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
Planungsdaten
Produkt Guide
Hier finden Sie u. a. Sicherheitshinweise, technische Produktdaten, Infos zu Montage und Inbetriebnahme, Normen und Zulassungen sowie Zubehör. Alle zum jeweiligen Produkt hinterlegten Daten können Sie gesammelt in einer PDF downloaden.
