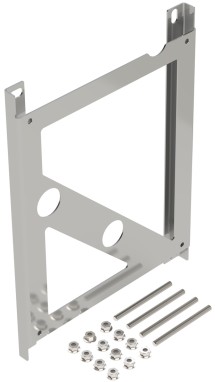

Montage-Konsole für TRESOR Versorgungsstation XL
Figur 215 99 017
- komplett aus Edelstahl V4A (1.4404)
- mit integrierter Bohrschablone
- individuelle Anpassung der Einbautiefe
Produktmerkmale
- komplett aus Edelstahl V4A (1.4404)
- mit integrierter Bohrschablone
- individuelle Anpassung der Einbautiefe

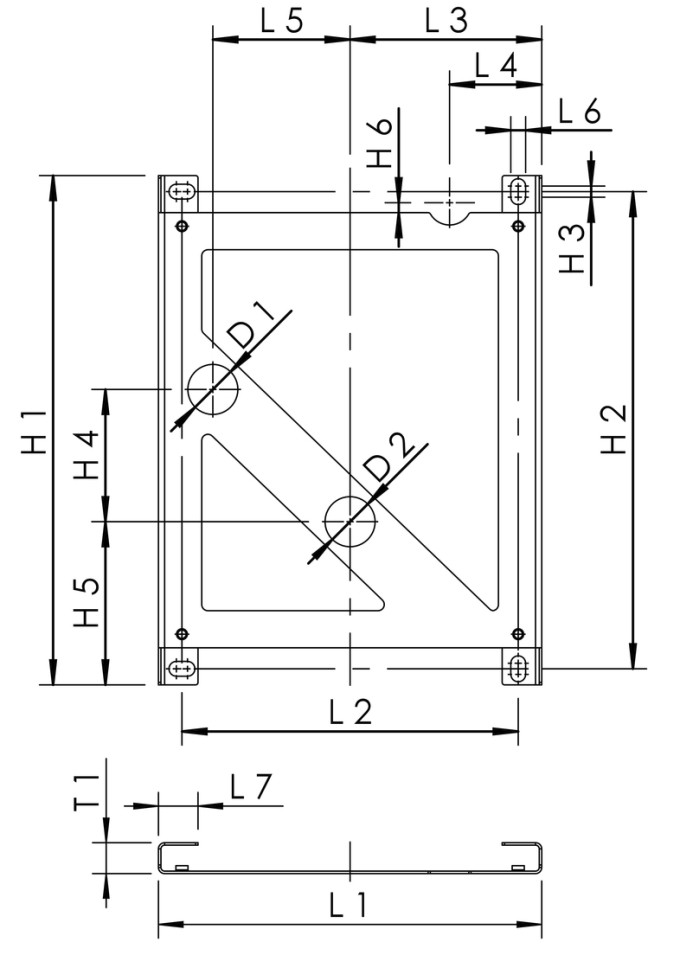

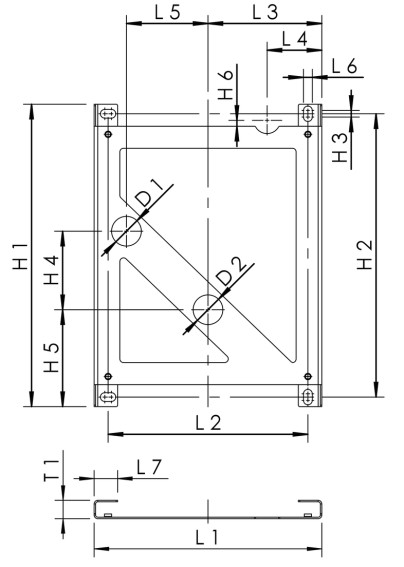

Technische Daten
| Bestellnr. | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
H6 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
L7 (mm) |
T1 (mm) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2159901700 | 40,5 | 40,5 | 412 | 386 | 9 | 107 | 132 | 8 | 310 | 272 | 155 | 74,5 | 111 | 12 | 32 | 25 | 2,34 |
CAD Modelle
| Bestellnr. | CAD Modell |
|---|---|
| 2159901700 | 3D Daten anzeigen |
Planungsdaten
Produkt Guide
Hier finden Sie u. a. Sicherheitshinweise, technische Produktdaten, Infos zu Montage und Inbetriebnahme, Normen und Zulassungen sowie Zubehör. Alle zum jeweiligen Produkt hinterlegten Daten können Sie gesammelt in einer PDF downloaden.
