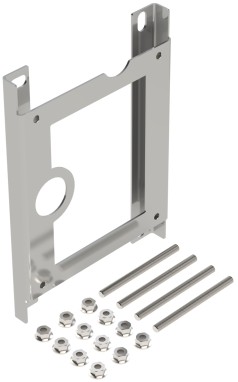

Montage-Konsole für TRESOR Versorgungsstation
Figur 215 99 016
- komplett aus Edelstahl V4A (1.4404)
- mit integrierter Bohrschablone
- individuelle Anpassung der Einbautiefe
Produktmerkmale
- komplett aus Edelstahl V4A (1.4404)
- mit integrierter Bohrschablone
- individuelle Anpassung der Einbautiefe

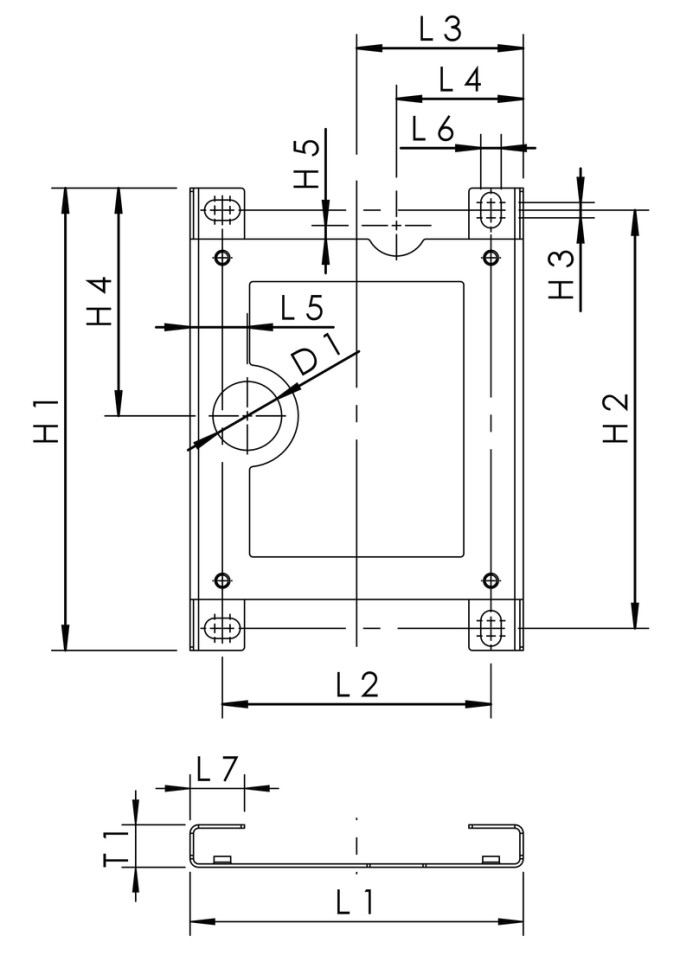

| Bestellnr. | D1 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
H5 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
L7 (mm) |
T1 (mm) |
Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2159901600 | 40,5 | 272 | 246 | 9 | 134 | 8 | 196 | 158 | 98 | 74,6 | 33,7 | 12 | 32 | 25 | 1,01 |
CAD Modelle
| Bestellnr. | CAD Modell |
|---|---|
| 2159901600 | 3D Daten anzeigen |
