Sonstige Armaturen

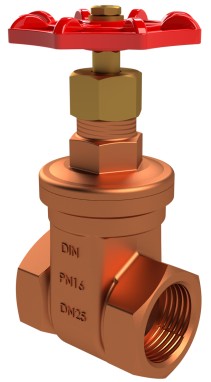

Absperrschieber

Figur 200 00

  • Gehäuse Rotguss, Oberteil Messing
  • Innengewinde
Downloads
/media/crossbase/fot_pro_per_20000__sall__ainfs__v3.jpg_lj_366x382.jpg
/media/crossbase/zei_pro_sch_20000__sall__ainfs__v1.jpg_lj_366x382.jpg
Seitennavigation

Produktmerkmale

  • Gehäuse Rotguss, Oberteil Messing
  • Innengewinde

Normen & Zulassungen

  • DIN 3352

Technische Daten

  • Druckstufe PN 16
  • max. Betriebstemperatur 200 °C
/media/crossbase/zei_pro_sch_20000__sall__ainfs__v1.jpg_lj_404xy.jpg
/media/crossbase/zei_pro_sch_20000__sall__ainfs__v1.jpg_lj_680xy.jpg

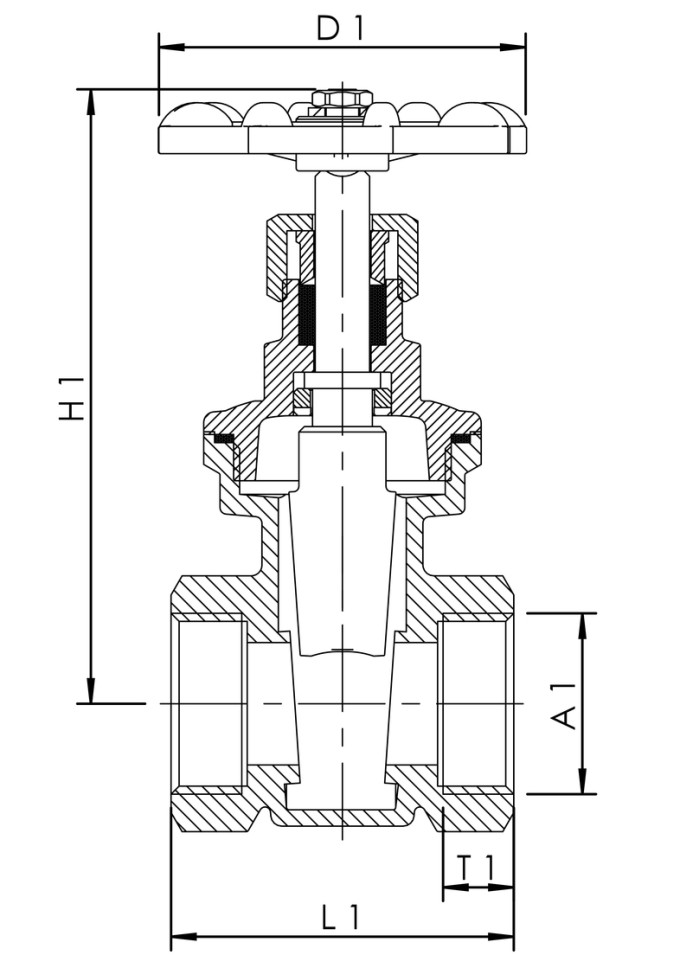

Bestellnr. DN A1 D1
(mm)		 H1
(mm)		 L1
(mm)		 T1
(mm)		 Zeta kg
2000001500 15 Rp 1/2 60 85 53 16,3 1,6 0,36
2000002000 20 Rp 3/4 60 103 56 18 1,3 0,53
2000002500 25 Rp 1 70 113 63 19,1 1,3 0,82
2000003200 32 Rp 1 1/4 90 127 71 21,4 1,3 1,16
2000004000 40 Rp 1 1/2 90 153 80 21,4 0,7 1,57
2000005000 50 Rp 2 110 182 90 25,7 0,7 2,54
