- Druckstufe PN 10
- max. Betriebstemperatur 90 °C
Probenahmeventil für Eckventil am Waschtisch
Figur 188 00
- zur Probenahme von Trinkwasser, Bestimmung mikrobiologischer Parameter nach TrinkwV
- zum einfachen Nachrüsten am Ausgang des Eckventils
- passend für Eckventile mit abgehender Anschlussleitung 10 mm in Richtung Entnahmearmatur
Produktmerkmale
- zur Probenahme von Trinkwasser, Bestimmung mikrobiologischer Parameter nach TrinkwV
- zum einfachen Nachrüsten am Ausgang des Eckventils
- passend für Eckventile mit abgehender Anschlussleitung 10 mm in Richtung Entnahmearmatur
- abflammbarer und drehbarer Edelstahl-Auslaufbogen
- Ventil komplett verchromt
- PTFE-Sitzdichtung
- Eingang 10 x 1,25 Rohr, Ausgang G 3/8 AG mit zugfester Messing-Konus-Quetschverschraubung mit Längenausgleich
- absperrbar mit Innensechskantschlüssel SW 5
- aus Messing, Oberfläche verchromt
- totraumfrei
- inkl. Innensechskantschlüssel
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- UBA BWGL Metalle & DVGW W 551-8

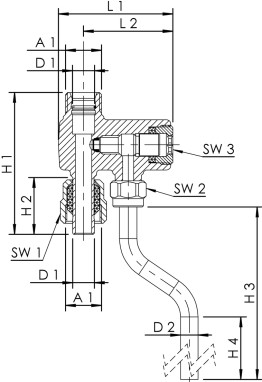

Technische Daten
| Bestellnr. | DN | A1 | D1 (mm) |
D2 (mm) |
H1 (mm) |
H2 (mm) |
H3 (mm) |
H4 (mm) |
L1 (mm) |
L2 (mm) |
SW1 (mm) |
SW2 (mm) |
SW3 | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1880001000 | 10 | G 3/8 | 10 | 8 | 65 | 26 | 153,5 | 110,5 | 52,5 | 41 | 19 | 15 | 5 | 0,29 |
