KHS spoelgroep 230 V met CONTROL-PLUS

figuur 684 05

  • complete spoelgroep voor automatisch uitgevoerde spoelmaatregelen voor het zekerstellen van doelmatig gebruik
  • maakt turbulente waterverversing mogelijk in drinkwaterleidingen tot DN 100 (dubbel turbulent tot DN 65)
  • WESER stopkraan als onderhoudsafsluiter

Productgegevensblad als PDF

Planningsgegevens bekijken op pdod.de

Downloads
figuur 684 05
figuur 684 05
figuur 684 05
figuur 684 05
figuur 684 05

Productkenmerken

  • complete spoelgroep voor automatisch uitgevoerde spoelmaatregelen voor het zekerstellen van doelmatig gebruik
  • maakt turbulente waterverversing mogelijk in drinkwaterleidingen tot DN 100 (dubbel turbulent tot DN 65)
  • WESER stopkraan als onderhoudsafsluiter
  • CONTROL-PLUS flow- en temperatuursensor
  • incl. kabel M12x1
  • afsluiter met veerretour-servomotor 230 V incl. terugzetting bij spanningsuitval
  • DMB flowbegrenzer 4, 10 en 20 l/min
  • voor voordrukonafhankelijke begrenzing van de volumestroom
  • vrije afvoer met overloopbewaking
  • voor aansluiting op bestaande KHS-Mini-systeembesturing
  • metalen delen, die met het medium in aanraking komen, van rvs en brons
  • eenvoudig onderhoud in ingebouwde toestand
  • met zwart handwiel
  • vrij van dode ruimtes
  • inbouwrichting verticaal
  • afvoeraansluiting overeenkomstig NEN/NBN EN 1717 met ingebouwde vlotterschakelaar
  • met indicator voor open-stand

Normen en certificaten

  • WRAS-certificaat
  • kunststofdelen met KTW- en W270-certificaat
  • volgens normen van het Duits federaal milieuagentschap
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische gegevens

  • druktrap PN 10
  • min. bedrijfstemperatuur 0 °C
  • max. bedrijfstemperatuur 65 °C
  • max. omgevingstemperatuur 55 °C
  • beschermingsklasse IP54
  • voedingsspanning 230 V AC
  • looptijd servomotor 90 s
  • looptijd bij spanningsuitval 15 s

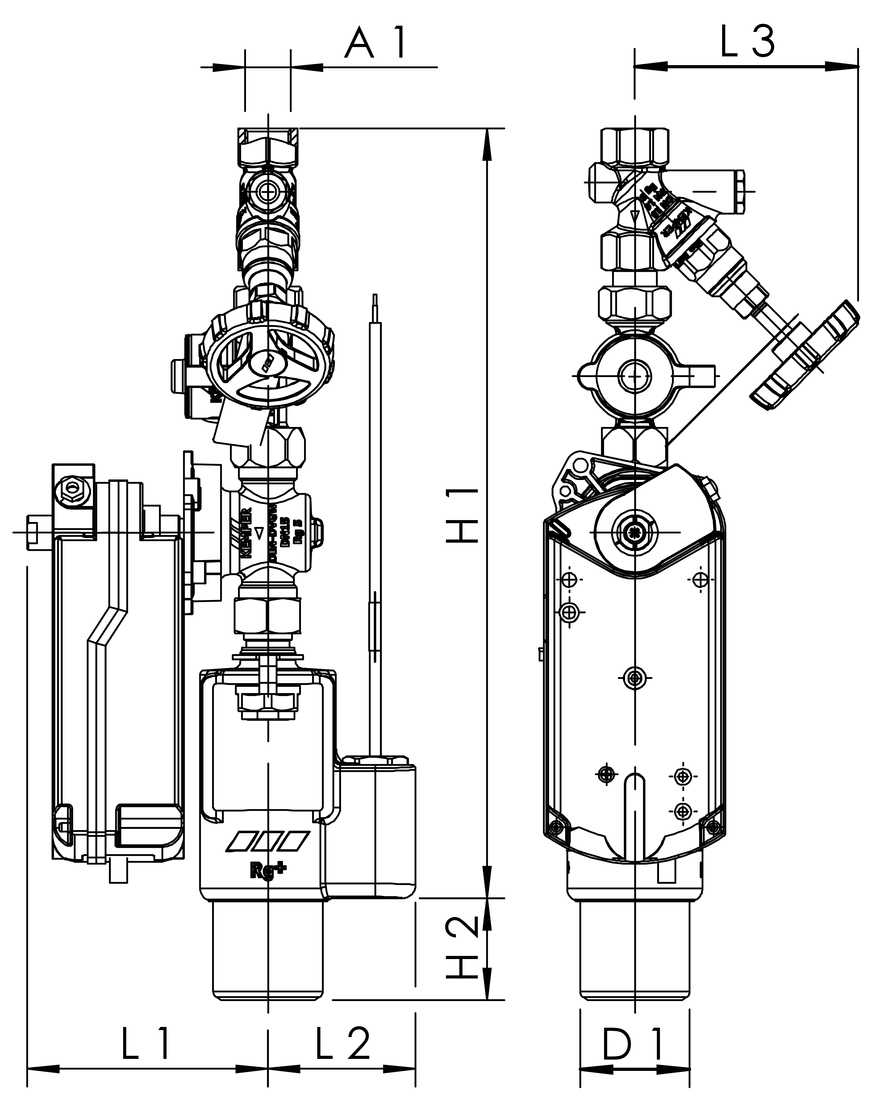

figuur 684 05
Bestelnr. DN A1 D1
(mm) 		H1
(mm) 		H2
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		min. waterdruk
(MPa) 		diameter
afvoer
(mm) 		kg
6840501500 15 Rp 1/2 50 352 46,5 110 67,5 100 0,1 50 4,10

CAD-modellen

Bestelnr. DN CAD-model
6840501500 15 3D-gegevens weergeven
