- Druckstufe PN 16
- max. Betriebstemperatur 100 °C

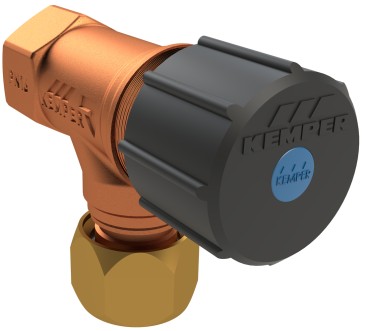

Eckventil, IG/Überwurfmutter
Figur 860 05
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- geeignet für Revisionsklappeneinbau oder verdeckte Montage
- wartungsfreie EPDM-Spindelabdichtung
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- geeignet für Revisionsklappeneinbau oder verdeckte Montage
- wartungsfreie EPDM-Spindelabdichtung
- EPDM-Sitzdichtung
- Kegel aus Edelstahl
- Eingang Innengewinde, Ausgang Überwurfmutter
- Innenoberteil aus Rotguss
- Betätigungsgriff(e) schwarz mit rotem und blauem Signierplättchen
- totraumfrei
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten

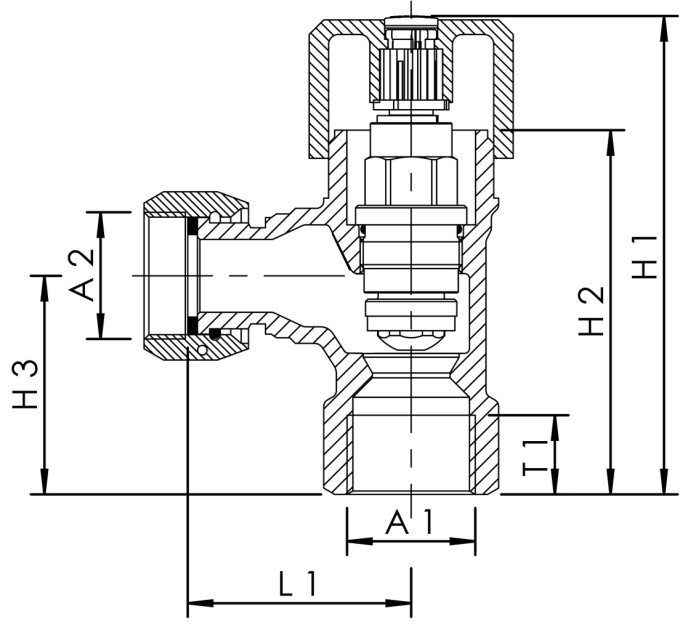

| Bestellnr. | DN | A1 | A2 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
T1 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8600502000 | 20 | Rp 3/4 | G 3/4 | 98,5 | 75 | 45 | 46 | 16,3 | 6,8 | 6,1 | 0,44 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 8600502000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
