- Druckstufe PN 16
- max. Betriebstemperatur 105 °C
- Anschlusskabellänge 5 m

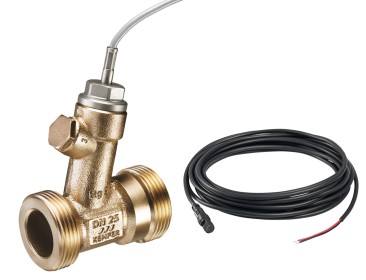

Temperaturmessarmatur für KHS HS2® Hygienespülung
Figur 689 00
- zum Betreiben der KHS HS2® Hygienspülung mit der Spülart Temperatursteuerung
- zum Anschluss an die KHS HS2® Hygienespülung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
Produktmerkmale
- zum Betreiben der KHS HS2® Hygienspülung mit der Spülart Temperatursteuerung
- zum Anschluss an die KHS HS2® Hygienespülung
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- Außengewinde für flachdichtende Verschraubungen
- totraumfrei
Normen & Zulassungen
- nach UBA BWGL Metalle
- DIN EN 60751
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technische Daten
| Bestellnr. | DN | A1 | A2 | A3 | H1 (mm) |
L1 (mm) |
L2 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|
| 6890001500 | 15 | G 3/4 | G 3/4 | G 1/4 | 65 | 65 | 60 | 0,49 |
| 6890002000 | 20 | G 1 | G 1 | G 1/4 | 68 | 67 | 60 | 0,55 |
| 6890002500 | 25 | G 1 1/4 | G 1 1/4 | G 1/4 | 70,5 | 72 | 70 | 0,70 |
| 6890003200 | 32 | G 1 1/2 | G 1 1/2 | G 1/4 | 78 | 77 | 80 | 0,77 |
| 6890004000 | 40 | G 1 3/4 | G 1 3/4 | G 1/4 | 79 | 82 | 80 | 0,87 |
| 6890005000 | 50 | G 2 3/8 | G 2 3/8 | G 1/4 | 88,5 | 90 | 80 | 1,29 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 6890001500 | 15 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6890002000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6890002500 | 25 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6890003200 | 32 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6890004000 | 40 | 3D Daten anzeigen | Kennlinie anzeigen |
| 6890005000 | 50 | 3D Daten anzeigen | Kennlinie anzeigen |
