Rohrtrenner CA

Figur 362 2G

  • zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 3 nach DIN 1988-100
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • integrierter eingangsseitiger Edelstahl-Schmutzfänger

Produktdatenblatt als PDF

Planungsdaten anzeigen auf pdod.de

Downloads
Figur 362 2G
Figur 362 2G
Figur 362 2G
Figur 362 2G
Figur 362 2G

Produktmerkmale

  • zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 3 nach DIN 1988-100
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • integrierter eingangsseitiger Edelstahl-Schmutzfänger
  • wartungsfreie Sicherungskartusche mit positivem Druckgefälle
  • mit nicht kontrollierbarer Mitteldruckkammer
  • Außengewinde für flachdichtende Verschraubungen
  • Ablaufanschluss aus Kunststoff/Rotguss nach DIN EN 1717
  • eingangs- und ausgangsseitiger Rückflussverhinderer
  • totraumfrei
  • Einbaulage waagerecht, Ablaufventil unten
  • die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten

Normen und Zulassungen

  • DVGW-Zulassung
  • KIWA-Zulassung
  • BELGAQUA-Zulassung
  • Kunststoffteile mit KTW- und W 270-Zulassung
  • nach UBA-Bewertungsgrundlage
  • Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
  • DIN EN 14367 / DIN EN 1717
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technische Daten

  • Druckstufe PN 10
  • max. Betriebstemperatur 60 °C
  • kurzfristige Spitzentemperatur 65 °C

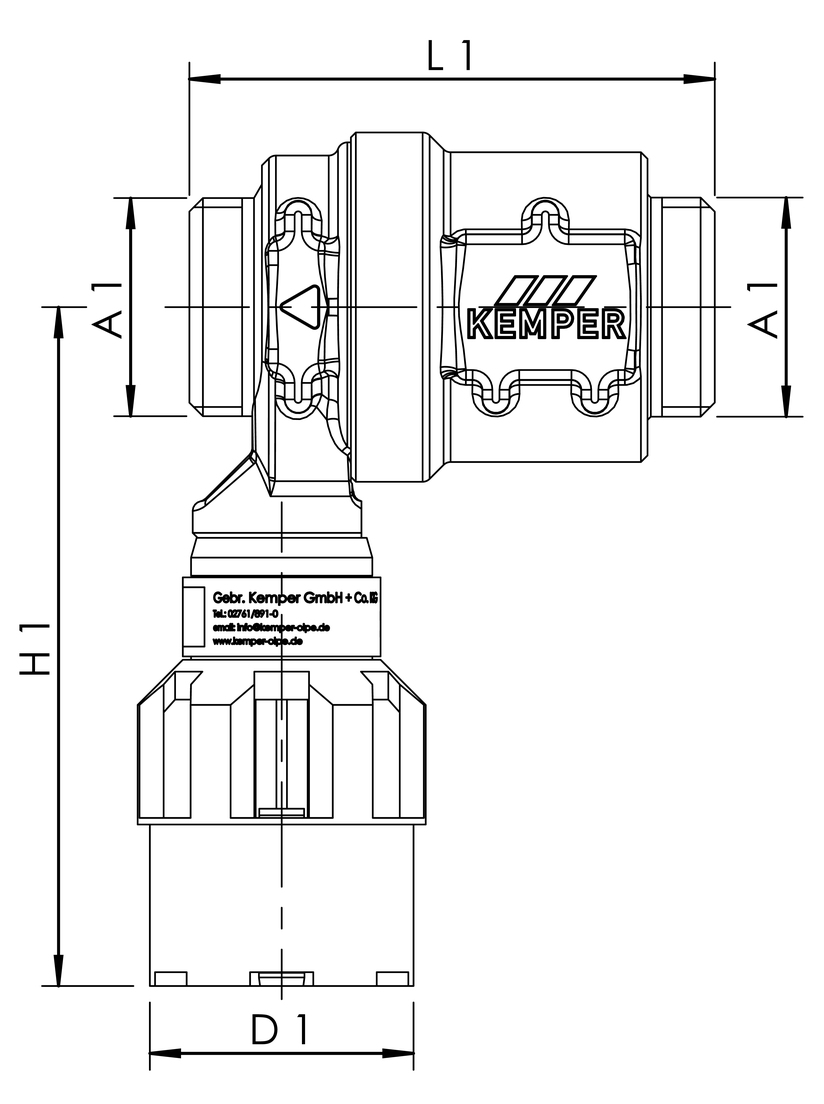

Figur 362 2G
Bestellnr. DN A1 D1
(mm) 		H1
(mm) 		L1
(mm) 		Anschluss-
nennweite
Abwasser (mm) 		kg
3622G01500 15 G 3/4 40 103 79,5 40 0,65
3622G02000 20 G 1 40 103 79,5 40 0,66

CAD Modelle

Bestellnr. DN CAD Modell
3622G01500 15 3D Daten anzeigen
3622G02000 20 3D Daten anzeigen

Planungsdaten

Planungsdaten anzeigen auf pdod.de

Downloads

Datenblatt
Dateityp
Produktdatenblatt
pdf
Anleitung
Dateityp
Einbau- und Bedienungsanleitung Rohrtrenner CA
pdf (4.3 MB)
