- Rozteč 153 mm
- hladina tlaku PN 10
- max. Provozní teplota 70 °C
- krátkodobá špičková teplota 95 °C

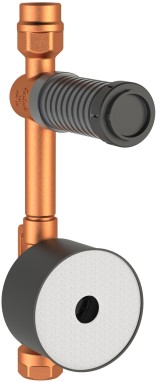

CLASSIC VAV Ventil-Vodoměr kombinace HWW-Modell 153 mm
Figur 885 27 020
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- s univerzálním Multi - pouzdrem pro vodoměr G2 koaxial podle HWW - model
- skládá se z podomítkového VAV ventilu a Vodoměrného pouzdra s přepouštěcím víčkem
Atributy výrobku
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- s univerzálním Multi - pouzdrem pro vodoměr G2 koaxial podle HWW - model
- skládá se z podomítkového VAV ventilu a Vodoměrného pouzdra s přepouštěcím víčkem
- k zabudování vodoměru pro teplou a studenou vodu
- hloubka zabudování proměnná v rámci rozměrů pro zabudování vodoměru
- Plastové prodloužení je možné libovolně zakrátit
- Vnitřní závit
- Bez mrtvého bodu
- součástí těla je odlitá připevňovací noha pro plastovou kotvýcí desku
- pouze s díly nad omítkou v DN 25 kompatibilní
Normy a schválení
- Ventil(y) s registrací DVGW
- Plastové díly s certifikací KTW a W 270
- Podle oceňovacího základu UBA
- Ventil (y) s povolením zvukové izolace podle DIN EN ISO 3822 třída 1
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

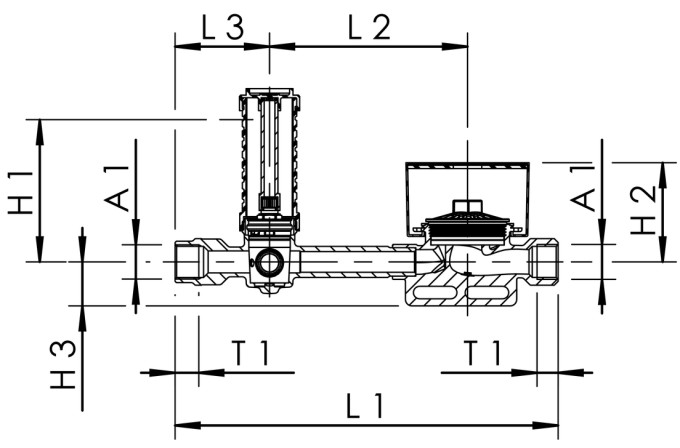

Technické údaje
| Číslo objednávky | DN | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 8852702000 | 20 | Rp 3/4 | 110 | 76 | 35 | 296 | 153 | 73 | 16.3 | 1.54 |
CAD model a charakteristiky
| Číslo objednávky | DN | CAD model | Charakteristická křivka |
|---|---|---|---|
| 8852702000 | 20 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
