- Rozteč 120 mm
- hladina tlaku PN 10
- max. Provozní teplota 70 °C
- krátkodobá špičková teplota 95 °C
RG 120-DUO Ventil-Vodoměr kombinace montážní blok Brunata
Figur 854 02
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- Pro vodoměry Firmy Brunata
- skládá se z podomítkového ventilu a Vodoměrného pouzdra s přepouštěcím víčkem
Atributy výrobku
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- Pro vodoměry Firmy Brunata
- skládá se z podomítkového ventilu a Vodoměrného pouzdra s přepouštěcím víčkem
- hloubka zabudování proměnná v rámci rozměrů pro zabudování vodoměru
- rozdělitelné na dva RG120-DUO bloky
- k montáži vodoměru pro teplou i studenou vodu
- jednodílný odlitek pro vodoměr
- bezúdržbové těsnění EPDM vřetena
- Vnitřní závit
- Bez mrtvého bodu
- výklopné packy pro snadnou montáž
- Montážní blok z Polyurethanové pěny
Normy a schválení
- Ventil(y) pod omítku registrace DVGW
- Plastové díly s certifikací KTW a W 270
- Podle oceňovacího základu UBA
- UP ventil s povolením zvukové izolace podle DIN EN ISO 3822 třída 1
- pro dodržení požadavku podle GEG 2023
- Stavební třída B2 podle DIN 4102
- označení CE
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

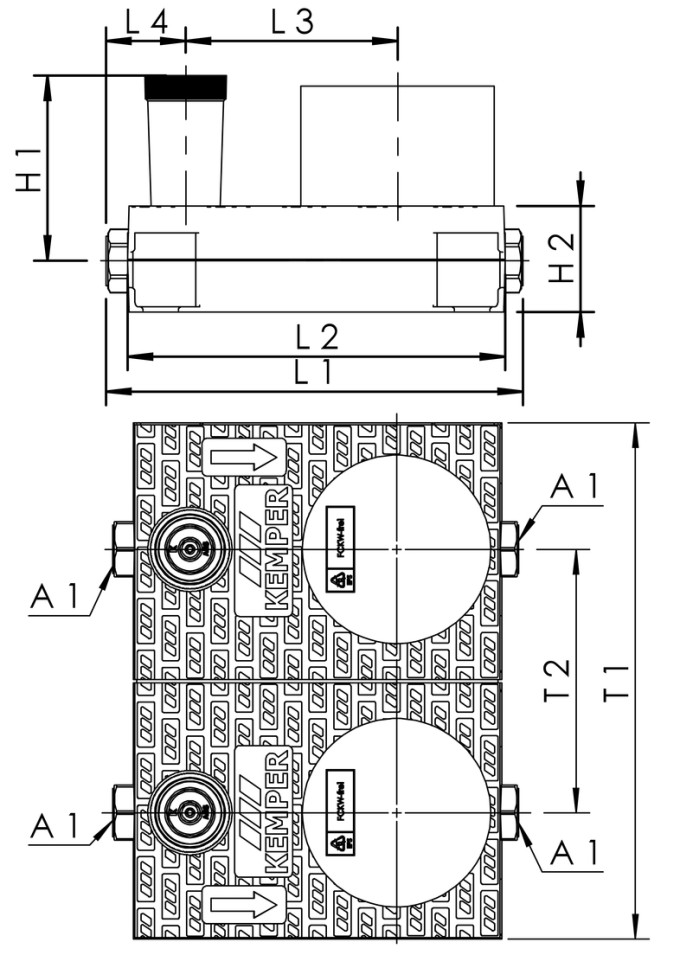

Technické údaje
| Číslo objednávky | DN | A1 | H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
T1 (mm) |
T2 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8540202000 | 20 | Rp 3/4 | 105 | 60 | 236 | 214 | 120 | 45 | 300 | 153 | 4.1 | 3.45 |
