automatische Regulierventile MULTI-THERM
Mehr zu den Produkten
MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, AG, Figur 141 0G

MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, AG

Figur 141 0G

  • Regelbereich 50 °C - 65 °C
  • automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
  • zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • Außengewinde für flachdichtende Verschraubungen
MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, IG, Figur 143 00

MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, IG

Figur 143 00

  • Regelbereich 50 °C - 65 °C
  • automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
  • zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • Innengewinde
MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, MAPRESS, Figur 143 22

MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, MAPRESS

Figur 143 22

  • Regelbereich 50 °C - 65 °C
  • automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
  • zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • Pressanschluss für Geberit MAPRESS Kupfer- und Edelstahlrohr
NIRO MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, AG, Figur 041 0G

NIRO MULTI-THERM automatisches Zirkulations-Regulierventil, 50 °C bis 65 °C, AG

Figur 041 0G

  • Regelbereich 50 °C - 65 °C
  • automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
  • zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
  • mediumberührte Metallteile aus Edelstahl
  • Außengewinde für flachdichtende Verschraubungen
THERM automatisches Zirkulations-Regulierventil, 30 °C bis 50 °C, AG, Figur 140 0G

THERM automatisches Zirkulations-Regulierventil, 30 °C bis 50 °C, AG

Figur 140 0G

  • Regelbereich 30 °C - 50 °C
  • automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
  • zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • Außengewinde für flachdichtende Verschraubungen
THERM automatisches Zirkulations-Regulierventil, 30 °C bis 50 °C, IG, Figur 142 00

THERM automatisches Zirkulations-Regulierventil, 30 °C bis 50 °C, IG

Figur 142 00

  • Regelbereich 30 °C - 50 °C
  • automatisches Regulierventil für den hydraulischen Abgleich von Steig- und Stockwerksverteilleitungen
  • zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
  • Innengewinde
Zurück zur Produktübersicht

MULTI-THERM automatisches Zirkulations-Regulierventil

Das MULTI-THERM stellt in Abhängigkeit der Temperatur in Zirkulationssträngen des warmen Trinkwassers automatisch den hydraulischen Abgleich her.

Zirkulations-Regulierventile müssen zu jedem Zeitpunkt die Zirkulation des Wasser zulassen. Auch nach dem Erreichen der Sollwerttemperatur muss weiterhin Wasser fließen können. Insbesondere bei der thermischen Desinfektion ist es wichtig, dass das Wasser auf dem hohen Temperaturniveau ständig zirkulieren kann, damit die Zirkulationspumpe nicht gegen geschlossene Ventile arbeitet. Diese technischen Anforderungen werden durch das MULTI-THERM erfüllt.

Bei der werkseitigen Voreinstellung von 58 °C ist das Ventil bis zu einer Ventiltemperatur von ca. 53 °C voll geöffnet.

Ab 53 °C wird durch die temperaturabhängige Querschnittveränderung im Ventil Druckverlust erzeugt. Mit dem Erreichen der Sollwerttemperatur stellt sich die maximal mögliche Drosselstellung ein, wobei ständig ein Minimalvolumenstrom im Zirkulationssystem fließt. Zusätzlich unterstützt das MULTI-THERM die thermische Desinfektion.

Absperren, Messen, Entleeren

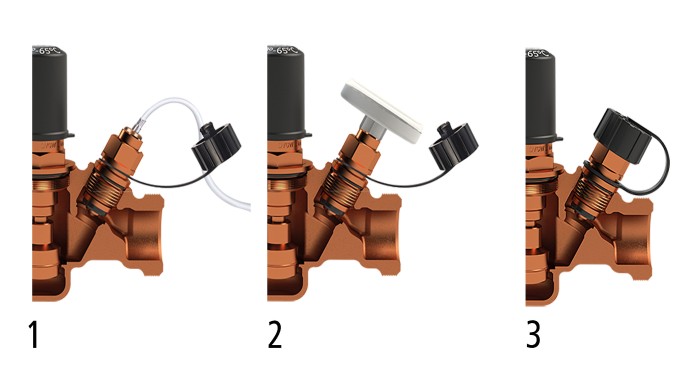

In das Oberteil des Absperrventils ist eine Tauchhülse integriert. Alternativ zum aufgesteckten Bediengriff kann hier ein Temperaturmessfühler Pt 1000 (1) oder ein Einsteckthermometer (2) genutzt werden. Temperaturdaten können somit auch über die Gebäudeleittechnik oder über das CONTROL-PLUS Handmessgerät erfasst werden. Des Weiteren kann ein Entleerventil (3) zum Entleeren des Zirkulationsstrangs am MULIT-THERM installiert werden.

Absperren, Messen, Entleeren
