- Stichmaß 153 mm
- Druckstufe PN 10
- max. Betriebstemperatur 70 °C
- kurzfristige Spitzentemperatur 95 °C

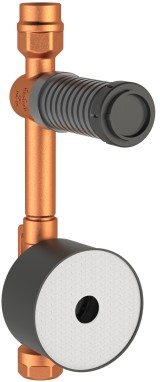

CLASSIC VAV Absperr-Wasserzähler-Kombination HWW-Modell 153 mm
Figur 885 27 020
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- mit universellem Multi-Wasserzählergehäuse G 2 koaxial nach HWW-Modell
- bestehend aus VAV-Vollstrom-Absperrventil und WZ-Gehäuse mit Einputz- und Überströmkappe
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- mit universellem Multi-Wasserzählergehäuse G 2 koaxial nach HWW-Modell
- bestehend aus VAV-Vollstrom-Absperrventil und WZ-Gehäuse mit Einputz- und Überströmkappe
- zum Einbau einer Kalt- oder Warmwassermesskapsel
- Einbautiefe variabel innerhalb der Einbaumaße des Wasserzählers
- stufenlos kürzbarer Kunststoffschaft
- Innengewinde
- totraumfrei
- angegossene Befestigungsrippe für optional erhältlichen Befestigungsfuß
- nur mit Aufputzteilen in DN 25 kombinierbar
Normen & Zulassungen
- Ventil(e) mit DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Ventil(e) mit Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

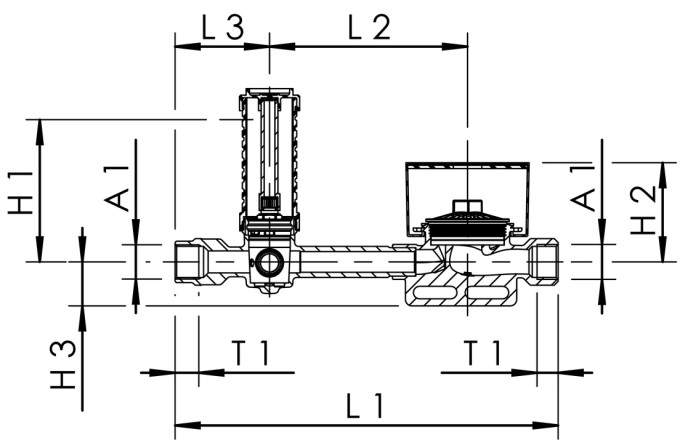

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 8852702000 | 20 | Rp 3/4 | 110 | 76 | 35 | 296 | 153 | 73 | 16,3 | 1,54 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 8852702000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
