- hladina tlaku PN 16
- max. Provozní teplota 75 °C
- max. Okolní teplota 55 °C
- krytí IP54
- napájení 230 V AC
- délka chodu servopohonu 90 s
- délka chodu pří výpadku el. Proudu 15 s
- délka připojovacého kabelu 1,6 m 1.2 m
- průřez kabelu 2 x 0,75 mm²
- příkon během nastavovacího pohybu 4,5 W / 7 VA
- příkon během klidového stavu 3,5 W

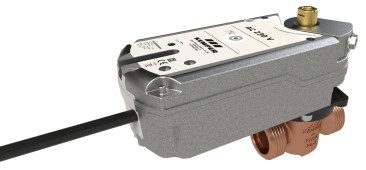

KHS-VAV-PLUS Plnoprůtokový ventil se servopohonem s vratnou pružinou 230 V
Figur 686 05
- elektrické uzavírací zařízení kombinovatelné se systémem proplachu
- velmi nízké tlakové ztráty
- kovové díly smáčené médiem jsou z ušlechtilé oceli a červeného bronzu
Atributy výrobku
- elektrické uzavírací zařízení kombinovatelné se systémem proplachu
- velmi nízké tlakové ztráty
- kovové díly smáčené médiem jsou z ušlechtilé oceli a červeného bronzu
- servopohon s vratnou pružinou, pro regulátor se spínacím výstupem, návrat do původní polohy při poklesu napětí
- otočné o 90°
- provoz bez tlakových rázů
- snadná údržba v zabudovaném stavu
- bezúdržbový hnací mechanismus
- Pro napojení na stávající systémové řízení KHS Mini
- se samostředicím osovým adaptérem a pevnou přírubou k montáži na ventil
- vnější závit pro šroubení s plochým těsněním
- vyjímatelný vnitřní horní díl TOP-ENTRY, s těsnicím tělesem EPDM a uzavíracím tělesem z nerezu
- Bez mrtvého bodu
Normy a schválení
- Registrace DVGW
- Povolení WRAS jako hromadné povolení Figur 684
- Podle pracovního listu DVGW W 570
- Podle oceňovacího základu UBA
- povolení zvukové izolace podle DIN EN ISO 3822 třída 1
- DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

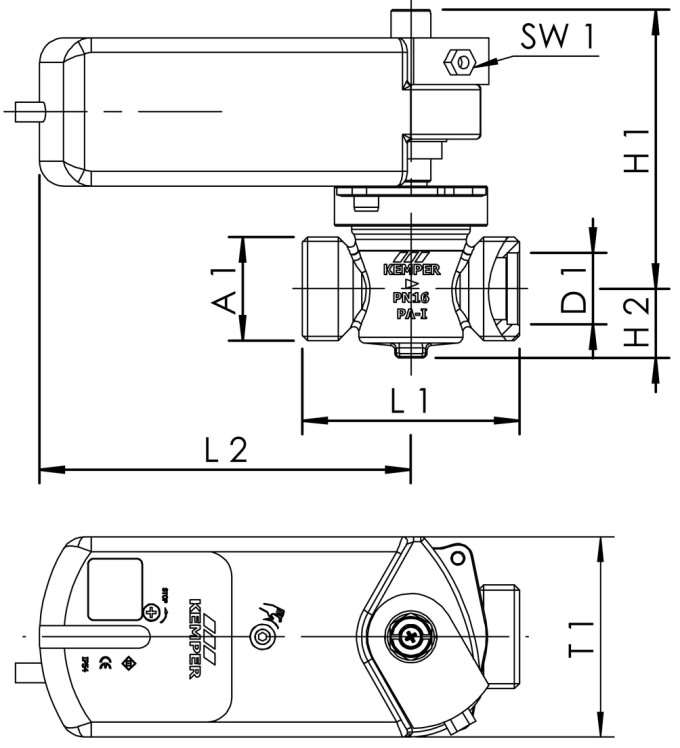

Technické údaje
| Číslo objednávky | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
OK1 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 6860501500 | 15 | G 3/4 | 18 | 110 | 25 | 73 | 150.3 | 10 | 81 | 2.05 |
| 6860502000 | 20 | G 1 | 22.5 | 110 | 25 | 73 | 150.3 | 10 | 81 | 1.58 |
| 6860502500 | 25 | G 1 1/4 | 29 | 112.5 | 28 | 88 | 150.3 | 10 | 81 | 2.51 |
| 6860503200 | 32 | G 1 1/2 | 35 | 115.5 | 31 | 93 | 150.3 | 10 | 81 | 2.54 |
CAD model a charakteristiky
| Číslo objednávky | DN | CAD model | Charakteristická křivka |
|---|---|---|---|
| 6860501500 | 15 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 6860502000 | 20 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 6860502500 | 25 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 6860503200 | 32 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
