Skupiny proplachu KHS

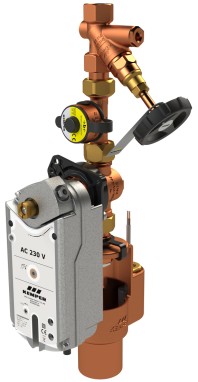

Skupina proplachu KHS 230 V s CONTROL-PLUS

Figur 684 05

  • kompletní skupiny proplachu pro automaticky spouštěnou výměnu vody k zajištění povozu v souladu s určením
  • umožňuje turbulentní výměnu vody ve vodovodních řadech do DN 100 (dvojnásobně turbulentní do DN 65)
  • Uzavírací ventil volného proudění WESER jako uzavření pro údržbu
Soubory ke stažení
/media/crossbase/fot_pro_per_68405_sall_ainfs_v1_lj_366x382.jpg
/media/crossbase/zei_pro_sch_68405015_sall_ainfs_v2_lj_366x382.jpg
Navigace stránek

Atributy výrobku

  • kompletní skupiny proplachu pro automaticky spouštěnou výměnu vody k zajištění povozu v souladu s určením
  • umožňuje turbulentní výměnu vody ve vodovodních řadech do DN 100 (dvojnásobně turbulentní do DN 65)
  • Uzavírací ventil volného proudění WESER jako uzavření pro údržbu
  • Armatura měření průtoku a teploty CONTROL-PLUS
  • včetně kabelu M12x1
  • Uzavírací ventil plného proudu VAV-PLUS se servomotorem se zpětným tahem pružiny 230 V včetně vrácení do původní polohy při poklesu napětí
  • Omezovač průtokového množství DMB 4, 10 a 20 l/min
  • k omezení průtokového množství nezávislému na předním tlaku
  • Volný odtok se sledování přepadu
  • Pro napojení na stávající systémové řízení KHS Mini
  • kovové díly smáčené médiem jsou z ušlechtilé oceli a červeného bronzu
  • snadná údržba v zabudovaném stavu
  • s černým kolečkem
  • Bez mrtvého bodu
  • svislá poloha zabudování
  • Odtokové zařízení podle DIN EN 1717 se zabudovaným plovákovým spínačem
  • Se zobrazením otevřené polohy

Normy a schválení

  • Registrace WRAS
  • Plastové díly s certifikací KTW a W 270
  • Podle oceňovacího základu UBA
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Technické údaje

  • hladina tlaku PN 10
  • min. provozní teplota 0 °C
  • max. Provozní teplota 65 °C
  • max. Okolní teplota 55 °C
  • krytí IP54
  • napájení 230 V AC
  • délka chodu servopohonu 90 s
  • délka chodu pří výpadku el. Proudu 15 s
/media/crossbase/zei_pro_sch_68405015_sall_ainfs_v2_lj_404xy.jpg
/media/crossbase/zei_pro_sch_68405015_sall_ainfs_v2_lj_680xy.jpg

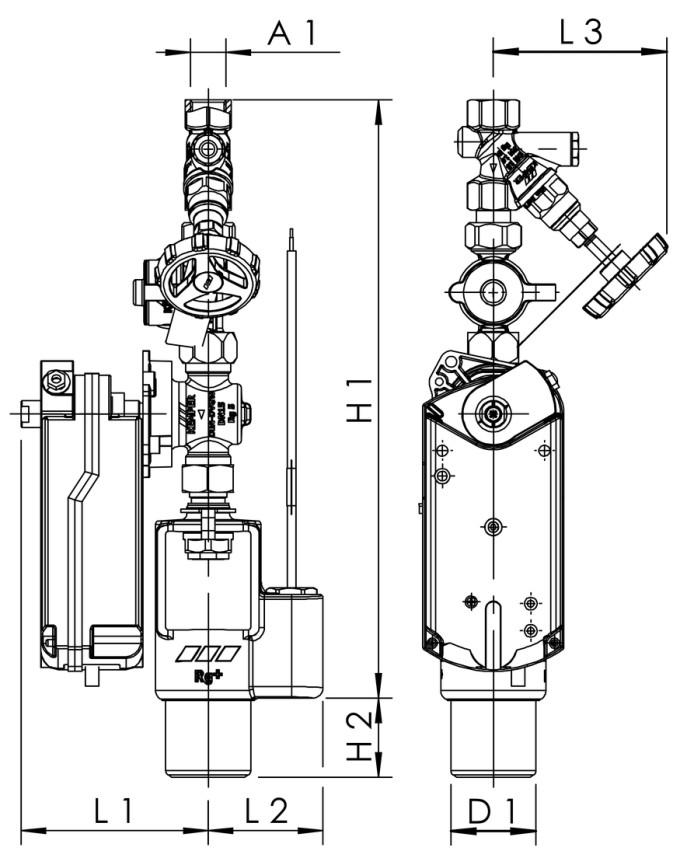

Číslo objednávky DN A1 D1
(mm)		 H1
(mm)		 H2
(mm)		 L1
(mm)		 L2
(mm)		 L3
(mm)		 Minimální hydraulický tlak
(MPa)		 jmenovitá šířka
přípoje odpadové
vody (mm)		 kg
6840501500 15 Rp 1/2 50 352 46.5 110 67.5 100 0.1 50 4.10

CAD modely

Číslo objednávky DN CAD model
6840501500 15 Zobrazení 3D dat
