- hladina tlaku PN 16
- max. Provozní teplota 90 °C

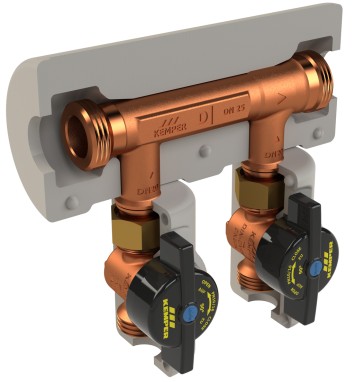

Dynamická skupina KHS Venturiho děliče průtoku, k montáži na omítku, průchod vnější závit
Figur 650 02
- Zabraňujte stagnaci v instalacích okružního potrubí pomocí nuceného průtoku u sekundárních odběrů, možno použít u studené vody (PWC) a teplé studené vody (PWH)
- dělič průtoku podle Venturiho principu, včetně dynamické patrony, s přívodním a zpětným potrubím mokré buňky
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
Atributy výrobku
- Zabraňujte stagnaci v instalacích okružního potrubí pomocí nuceného průtoku u sekundárních odběrů, možno použít u studené vody (PWC) a teplé studené vody (PWH)
- dělič průtoku podle Venturiho principu, včetně dynamické patrony, s přívodním a zpětným potrubím mokré buňky
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- průchod děliče průtoku s vnějším závitem pro plošně těsnící šroubení
- přívodní potrubí mokré buňky s přesuvnou maticí
- zpětné potrubí mokré buňky s přesuvnou maticí
- bezúdržbové
- Bez mrtvého bodu
- včetně VAV uzavíracích ventilů plného proudu s vnějším závitem, Figura 386 0G
- bezúdržbové těsnění EPDM vřetena
- výměná část TOP-ENTRY, s EPDM- těsnící plašť, s otočným uzavíracím tělem z bronzu
- včetně izolačního pláště
Normy a schválení
- Ventil(y) s registrací DVGW
- Registrace WRAS
- Podle pracovního listu DVGW W 570
- Podle oceňovacího základu UBA
- Do DN 32 povolení zvukové izolace podle DIN EN ISO 3822 třída 1
- tlumicí pouzdra třída konstrukčního materiálu B1 podle DIN 4102
- DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

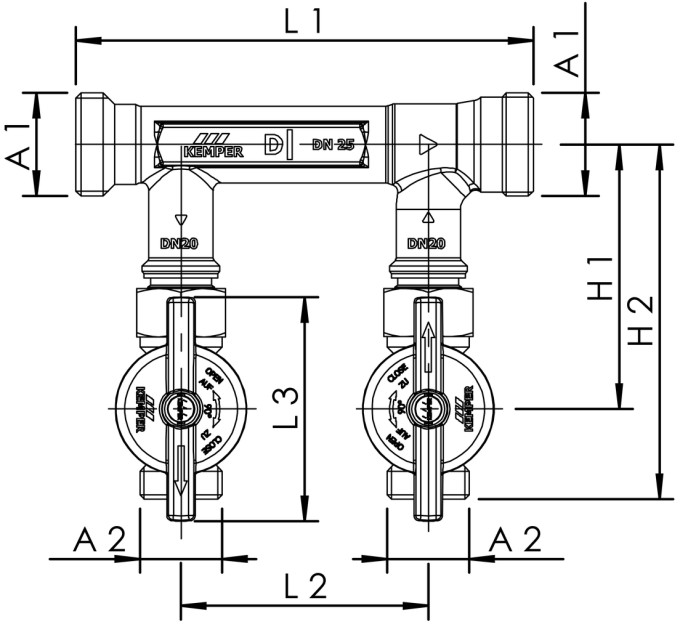

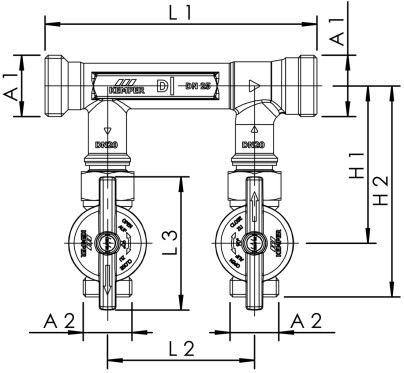

Technické údaje
| Číslo objednávky | Průchod DN |
Odpady DN |
VAV DN |
A1 | A2 | H1 (mm) |
H2 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6500201500 | 15 | 15 | 15 | G 3/4 | G 3/4 | 84.5 | 118.5 | 185 | 100 | 90 | 1.60 |
| 6500202000 | 20 | 20 | 20 | G 1 | G 1 | 97 | 133.5 | 185 | 100 | 90 | 1.92 |
| 6500202500 | 25 | 20 | 20 | G 1 1/4 | G 1 | 107 | 143.5 | 185 | 100 | 90 | 2.11 |
| 6500203200 | 32 | 20 | 20 | G 1 1/2 | G 1 | 112 | 148.5 | 195 | 100 | 90 | 2.34 |
| 6500204000 | 40 | 25 | 25 | G 1 3/4 | G 1 1/4 | 124.5 | 168.5 | 206 | 100 | 90 | 3.46 |
| 6500205000 | 50 | 25 | 25 | G 2 3/8 | G 1 1/4 | 134.5 | 178.5 | 219 | 100 | 90 | 4.06 |
CAD modely
| Číslo objednávky | CAD model |
|---|---|
| 6500201500 | Zobrazení 3D dat |
| 6500202000 | Zobrazení 3D dat |
| 6500202500 | Zobrazení 3D dat |
| 6500203200 | Zobrazení 3D dat |
| 6500204000 | Zobrazení 3D dat |
| 6500205000 | Zobrazení 3D dat |
