- hladina tlaku PN 16
- max. Provozní teplota 90 °C

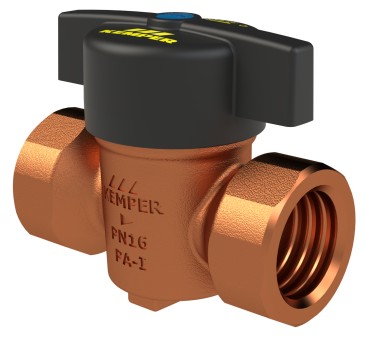

VAV Plnoprůtokový -uzavírací ventil, vnitřní závit
Figur 385 00
- velmi nízké tlakové ztráty
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- těleso s plným průtokem
Atributy výrobku
- velmi nízké tlakové ztráty
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- těleso s plným průtokem
- Vnitřní závit
- výměná část TOP-ENTRY, s EPDM- těsnící plašť, s otočným uzavíracím tělem z bronzu
- Ovládací rukojeť otočná o 90°
- Bez mrtvého bodu
Normy a schválení
- Registrace DVGW
- Registrace WRAS
- certifikace KIWA UK
- Plastové díly s certifikací KTW a W 270
- Podle pracovního listu DVGW W 570
- Podle oceňovacího základu UBA
- Do DN 32 povolení zvukové izolace podle DIN EN ISO 3822 třída 1
- DIN EN 13828
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
Technické údaje

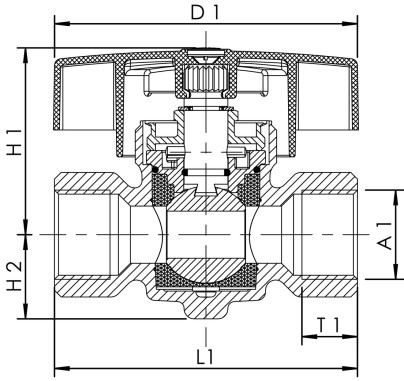

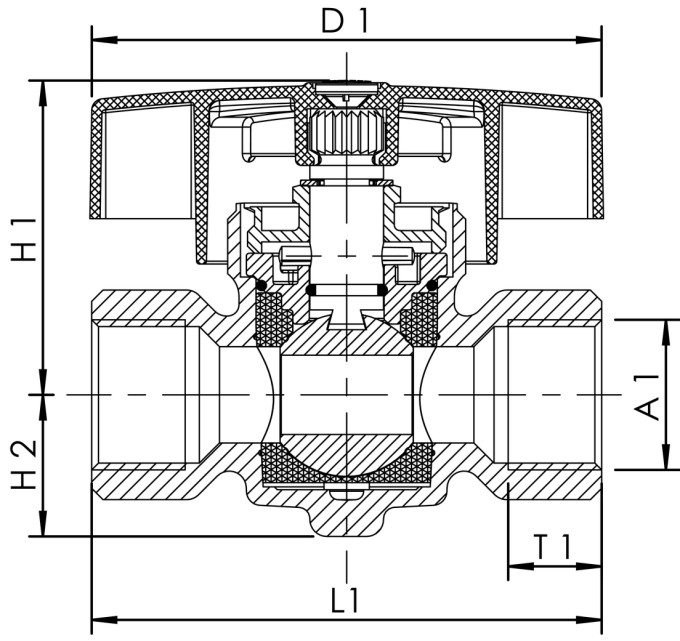

| Číslo objednávky | DN | A1 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
kg |
|---|---|---|---|---|---|---|---|---|
| 3850001500 | 15 | Rp 1/2 | 90 | 55.5 | 25 | 84 | 14.5 | 0.51 |
| 3850002000 | 20 | Rp 3/4 | 90 | 55.5 | 25 | 90 | 16.5 | 0.59 |
| 3850002500 | 25 | Rp 1 | 90 | 58.5 | 28 | 99 | 18 | 0.83 |
CAD model a charakteristiky
| Číslo objednávky | DN | CAD model | Charakteristická křivka |
|---|---|---|---|
| 3850001500 | 15 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 3850002000 | 20 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 3850002500 | 25 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
