- hladina tlaku PN 16
- max. Provozní teplota 110 °C

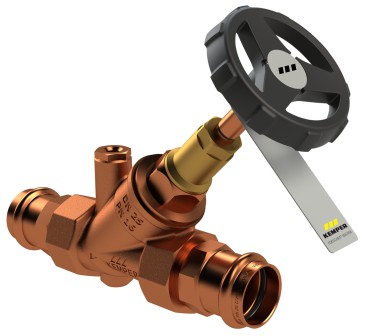

WESER volně průtokové-uzavírací ventily, s vypouštěcí ucpávkou, SANPRESS/PROFIPRESS
Figur 190 30
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- 10 let záruka na funkčnost
- Bezudržbové jazýčkové těsnění EPDM, samomazné,Pod tlakem vyměnitelné
Atributy výrobku
- v místech kontaktu s mediem bez přítomnosti mosazi a odolný proti agresivním kapalinám. Vyroben z červeného Bronzu
- 10 let záruka na funkčnost
- Bezudržbové jazýčkové těsnění EPDM, samomazné,Pod tlakem vyměnitelné
- EPDM-sedlové těsnění
- kuželka uložena otočně, zajištěna proti tlakovým rázům
- lisovací připojení pro nerezovou trubku Viega SANPRESS měděnou trubku PROFIPRESS
- s vypouštěcí ucpávkou
- s možností připojení teplotního čidla Pt1000 nebo teploměru (potřeba dokoupit jímku)
- závit vřetena mimo medium
- Opotřebení odolné sedlo ventilu z nerezi
- s černým kolečkem
- Bez mrtvého bodu
- Se zobrazením otevřené polohy
Normy a schválení
- Registrace DVGW
- Registrace ÖVGW
- Registrace KIWA
- Registrace VA
- Plastové díly s certifikací KTW a W 270
- Podle oceňovacího základu UBA
- Do DN 32 povolení zvukové izolace podle DIN EN ISO 3822 třída 1
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

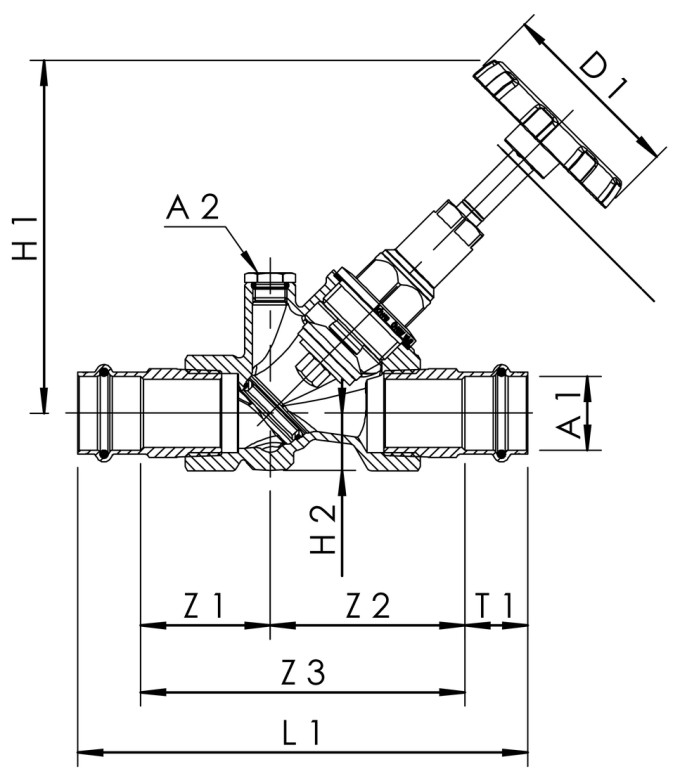

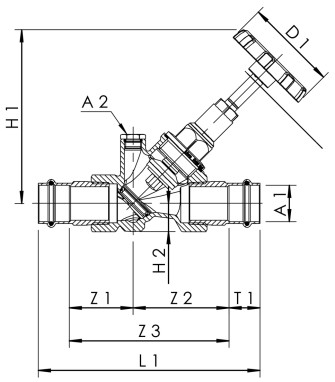

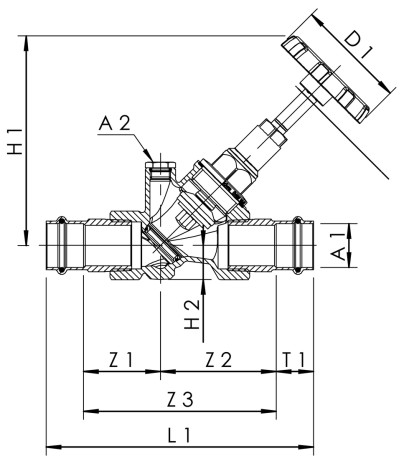

Technické údaje
| Číslo objednávky | DN | A1 (mm) |
A2 | D1 (mm) |
H1 (mm) |
H2 (mm) |
L1 (mm) |
T1 (mm) |
Z1 (mm) |
Z2 (mm) |
Z3 (mm) |
Zeta | kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1903001500 | 15 | 15 | G 1/4 | 60 | 101 | 21 | 129 | 22 | 35 | 48 | 83 | 2.3 | 5.9 | 0.54 |
| 1903001800 | 15 | 18 | G 1/4 | 60 | 101 | 21 | 127 | 21 | 36 | 49 | 85 | 2.3 | 5.9 | 0.53 |
| 1903002000 | 20 | 22 | G 1/4 | 60 | 105 | 24 | 146.5 | 24 | 38 | 60 | 98 | 1.6 | 12.5 | 0.70 |
| 1903002500 | 25 | 28 | G 1/4 | 70 | 132 | 22 | 172.5 | 24 | 49.5 | 74.5 | 124 | 1.4 | 21.3 | 1.08 |
| 1903003200 | 32 | 35 | G 1/4 | 70 | 154 | 27 | 200.5 | 25 | 59 | 91 | 150 | 1.1 | 38.7 | 1.61 |
| 1903004000 | 40 | 42 | G 1/4 | 70 | 162 | 30 | 228.5 | 36 | 56 | 100.5 | 156.5 | 1.8 | 47.2 | 2.05 |
| 1903005000 | 50 | 54 | G 1/4 | 90 | 193 | 38 | 275 | 41 | 72.5 | 120.5 | 193 | 1.4 | 84.8 | 3.44 |
CAD model a charakteristiky
| Číslo objednávky | DN | CAD model | Charakteristická křivka |
|---|---|---|---|
| 1903001500 | 15 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 1903001800 | 15 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 1903002000 | 20 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 1903002500 | 25 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 1903003200 | 32 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 1903004000 | 40 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
| 1903005000 | 50 | Zobrazení 3D dat | Zobrazení charakteristické křivky |
