KHS Hygienespülung PURE, mit einem Anschluss

Figur 689 03 005

  • besonders geeignet für zeitgesteuerte Intervallspülung in Kleinobjekten
  • für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
  • ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 50

Produktdatenblatt als PDF

Planungsdaten anzeigen auf pdod.de

Downloads
Figur 689 03 005
Figur 689 03 005
Figur 689 03 005
Figur 689 03 005
Figur 689 03 005

Produktmerkmale

  • besonders geeignet für zeitgesteuerte Intervallspülung in Kleinobjekten
  • für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
  • ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 50

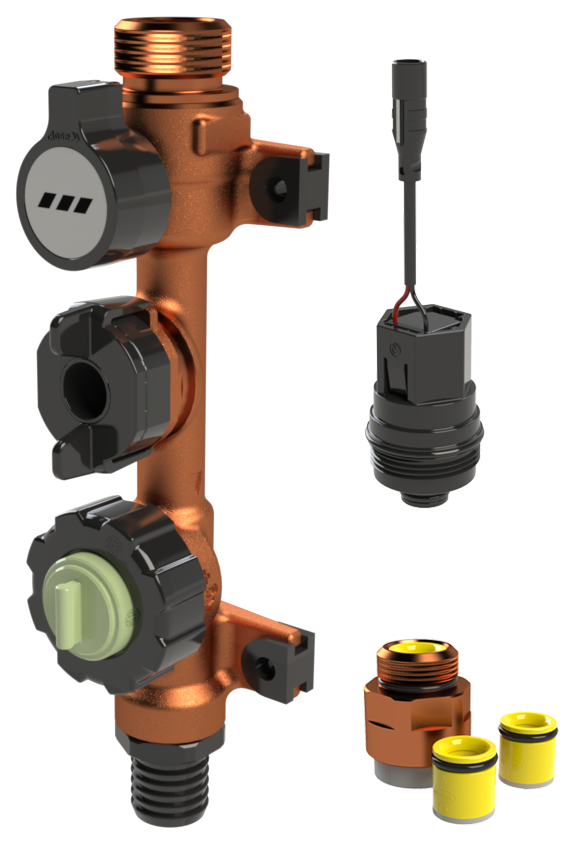

  • mit einem Anschluss (Wasserwechselgruppe) für Trinkwasser kalt (PWC)
  • mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser, Edelstahl und trinkwasserzugelassenen Kunststoffen
  • zum Einbau für alle Einbausituationen (Auf- und Unterputz)
  • zum Einbau im Nassbau oder in Vorwandsystemen
  • kleines Einbaumaß
  • schnelle Montage mittelst Bohrschablone
  • Einbaurahmen (inkl. Tiefenausgleich) und Befestigungsmaterial
  • Wechseldeckel (inkl. Deckelsicherung) mit Push-to-open Magnetschnapper Funktion
  • großzügige Revisionsöffnung
  • Außengewinde für flachdichtende Verschraubungen
  • mit Absperrfunktion zur Wartung
  • Magnetventil mit integriertem Feinsieb
  • Durchfluss 10l/min (5l/min oder 15l/min mit optionalem Zubehör)
  • werkseitig montiertes Spül-Set für Inbetriebnahme
  • alle funktionellen Bauteile werkzeugfrei wartbar
  • integrierte Überlaufüberwachung
  • integrierter Siphon (> 45 l/min) mit entnehmbarer Geruchsverschlusskappe
  • Freier Ablauf nach DIN EN 1717
  • Sperrwasserhöhe 50mm nach DIN 1986-100
  • Abflussnennweite (DN 40 und DN 50)
  • Steuereinheit PURE
  • Inbetriebnahme manuell am Gerät mit Hand
  • intervallgesteuertes Spülen
  • bis zu 100.000 Ereigniseinträge zum Nachweis des bestimmungsgemäßen Betriebes (Auslesung über USB)
  • potentialfreier Störmeldekontakt
  • automatische Erkennung und Überprüfung aller funktionalen Bauteile
  • Summer für Störmeldungen (in drei Lautstärkestufen)
  • LED-Statusanzeige
  • externe Verbindungen ausnahmslos als Festanschluss im Gehäuse (keine externen Anschlussdosen notwendig)
  • Regler im Gehäuse vormontiert (Ausgangskabel Länge 5m)
  • Aufrüstung zur Steuereinheit PRO möglich
  • erweiterbar um eine zweite Wasserwechselgruppe z.B. für Trinkwasser warm (PWH)

Normen und Zulassungen

  • DVGW-Zulassung
  • SVGW-Zulassung
  • WRAS-Zulassung
  • KIWA-Zulassung
  • BELGAQUA-Zulassung
  • nach UBA-Bewertungsgrundlage
  • Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 (bis 30 l/min)

Technische Daten

  • Druckstufe PN 10
  • Schutzart IP44
  • Spannungsversorgung 230 V AC
  • elektrische Leistungsaufnahme 4,5 W
  • Leistungsaufnahme Standby 3,9 W
Figur 689 03 005
Bestellnr. DN A1 D1
(mm) 		D2
(mm) 		H1
(mm) 		H2
(mm) 		H3
(mm) 		H4
(mm) 		H5
(mm) 		L1
(mm) 		L2
(mm) 		L3
(mm) 		L4
(mm) 		T1
(mm) 		T2
(mm) 		T3
(mm) 		max. Fließdruck
(MPa) 		min. Fließdruck
(MPa) 		Anschluss-
nennweite
Abwasser (mm) 		kg
6890300500 15 G 3/4 40 50 400 480 297 21,8 40 400 398 109,5 330 97 38,25 19,7 0,7 0,1 40 / 50 8
