- Stichmaß 88 mm
- Druckstufe PN 10
- max. Betriebstemperatur 70 °C
- kurzfristige Spitzentemperatur 95 °C

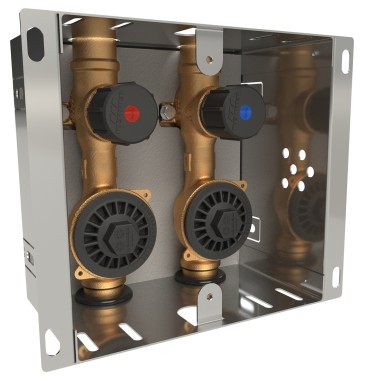

DUO Absperr-WZ-Kasten, HWW-Modell
Figur 870 07
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial nach HWW-Modell

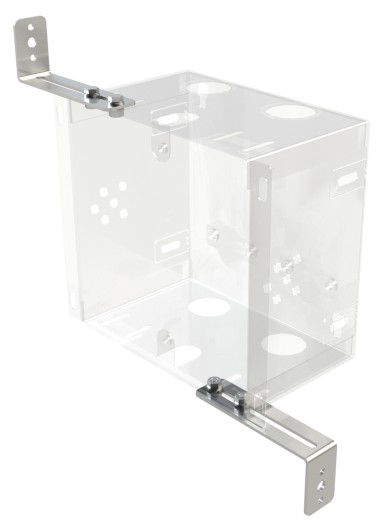

- für Vorwandinstallation, als platzsparender, verzinkter Stahlblechkasten mit vielseitigen Befestigungsmöglichkeiten an bestehende Vorwandsysteme
Produktmerkmale
- Innenteile aus Rotguss, Edelstahl und Kunststoff
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial nach HWW-Modell
- für Vorwandinstallation, als platzsparender, verzinkter Stahlblechkasten mit vielseitigen Befestigungsmöglichkeiten an bestehende Vorwandsysteme
- mit zwei fest integrierten, einteilig gegossenen, verdrehsicheren und schallentkoppelten Absperr-Wasserzähler-Kombinationen
- zum Einbau einer Kalt- und Warmwassermesskapsel
- mit Überströmkappe und Montage-Schmutzschutz für die Rohbauphase
- geeignet zur Funkauslesung

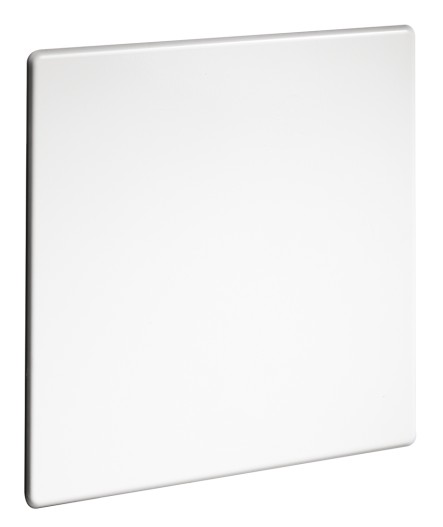

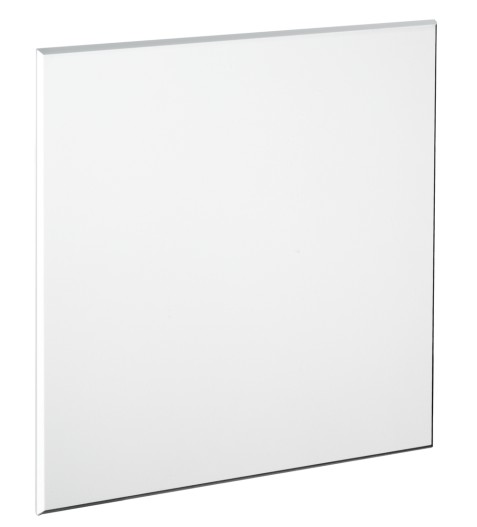

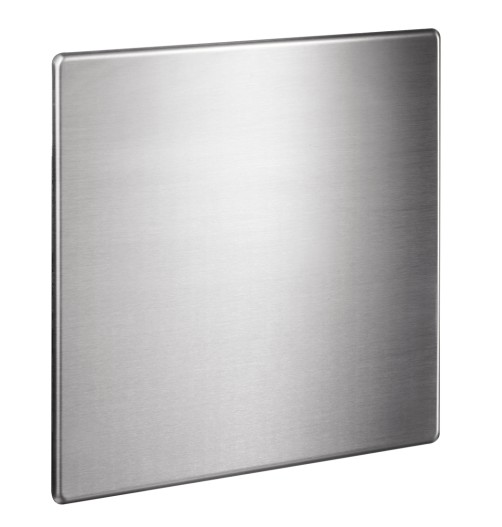

- durch optional erhältliche Frontplatten abdeckbar
- mit zwei durchflussoptimierten Geradsitzventilen und WZ-Gehäusen
- wartungsfreie EPDM-Spindelabdichtung
- Innengewinde
- Betätigungsgriff(e) schwarz mit rotem und blauem Signierplättchen
- totraumfrei
- verschleißfester Ventilsitz aus Edelstahl
Normen & Zulassungen
- DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- DIN EN 1213
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

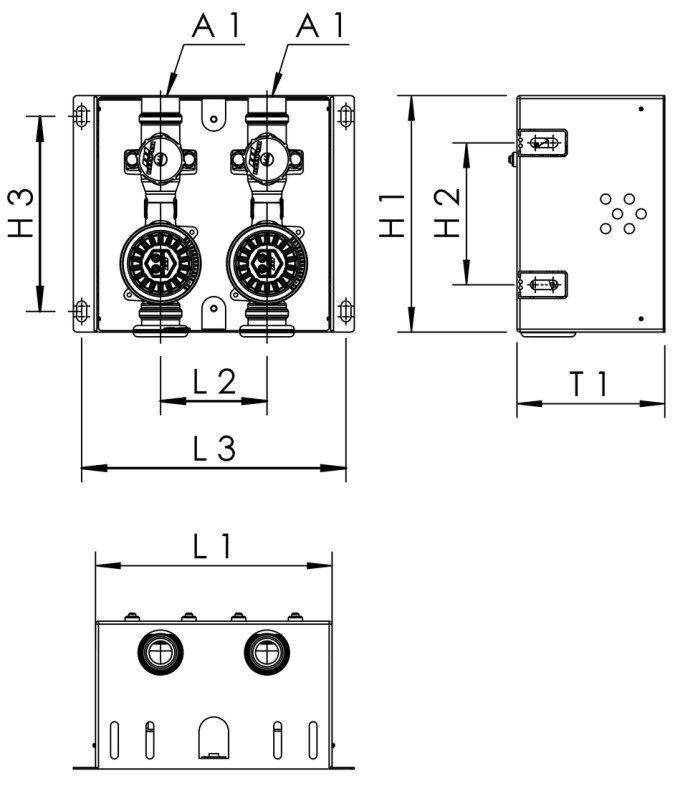

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
T1 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8700702000 | 20 | Rp 3/4 | 200 | 120 | 165 | 200 | 90 | 223,5 | 125 | 4,38 | 3,99 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 8700702000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
