- Stichmaß 153 mm
- Druckstufe PN 10
- max. Betriebstemperatur 70 °C
- kurzfristige Spitzentemperatur 95 °C
CLASSIC DUO-PLUS Absperr-Wasserzähler-Kombination HWW-Modell
Figur 867 27
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial nach HWW-Modell
- bestehend aus zwei Unterputzventilen und WZ-Gehäusen mit Einputz- und Überströmkappe
Produktmerkmale
- mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
- mit universellen Multi-Wasserzählergehäusen G 2 koaxial nach HWW-Modell
- bestehend aus zwei Unterputzventilen und WZ-Gehäusen mit Einputz- und Überströmkappe
- zum Einbau einer Kalt- und Warmwassermesskapsel
- Einbautiefe variabel innerhalb der Einbaumaße des Wasserzählers
- wartungsfreie EPDM-Spindelabdichtung
- stufenlos kürzbarer Kunststoffschaft
- Innengewinde
- totraumfrei
- komplett montiert auf Doppel-Befestigungsfuß aus Kunststoff, inkl. Schallentkoppler
- mit Absperr-, Regulier- und Voreinstellfunktion
- inkl. Dämmschale aus geschlossenzelligem geschäumten Polyethylen
- einfache Montage durch Verschlussclipse oder mit handelsüblichen Klebern diffusionsdicht verschließbar
Normen & Zulassungen
- UP-Ventil(e) DVGW-Zulassung
- nach UBA KTW BWGL
- nach UBA BWGL Metalle
- Ventil(e) mit Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
- zur Einhaltung der Anforderung gemäß GEG 2023
- Baustoffklasse B1 nach DIN 4102
- DIN EN 1213
- CE-Kennzeichnung
- ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

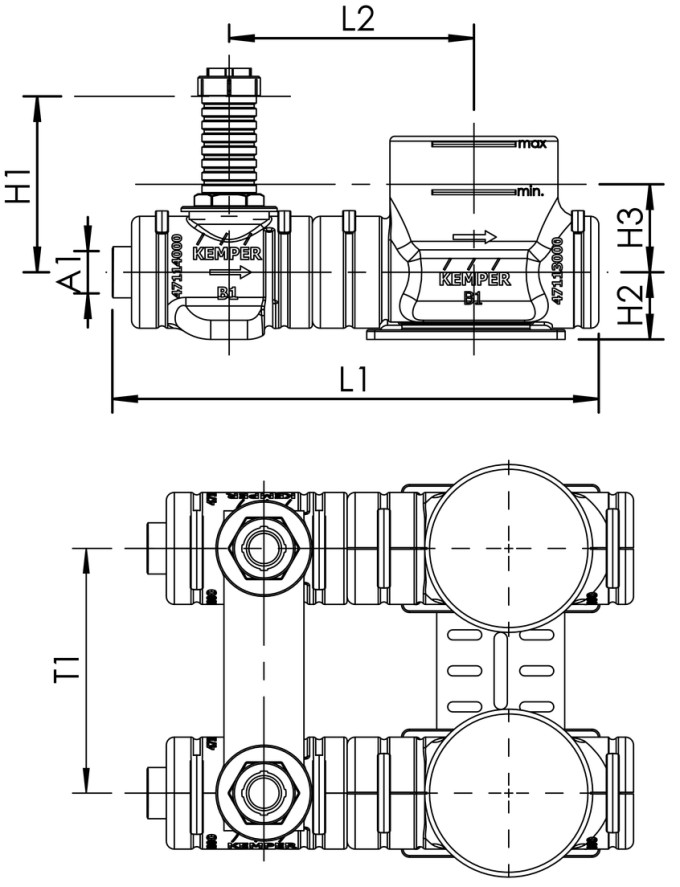

Technische Daten
| Bestellnr. | DN | A1 | H1 (mm) |
H2 (mm) |
H3 (mm) |
L1 (mm) |
L2 (mm) |
T1 (mm) |
kvs (m³/h) |
kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 8672702000 | 20 | Rp 3/4 | 110 | 42 | 55 | 304 | 153 | 153 | 3,66 | 3,47 |
CAD Modelle & Kennlinien
| Bestellnr. | DN | CAD Modell | Kennlinie |
|---|---|---|---|
| 8672702000 | 20 | 3D Daten anzeigen | Kennlinie anzeigen |
